ABB SPNPM22 Системный модуль питания и обработки узла ABB SPNPM22

Многие товары еще не доступны. Свяжитесь с нами, чтобы узнать о них больше.

В случае несоответствия модели товара и представленного изображения преимущество имеет модель. Для получения конкретных фотографий товара свяжитесь с нами, и мы сделаем снимки товара для подтверждения.

У нас расположено несколько складов по всему миру, поэтому просим понять, что точный ответ может занять несколько часов. Конечно, мы ответим на ваши вопросы как можно скорее.

Обзор продукта

Как ключевой компонент открытой распределенной системы управления INFI 90 от ABB, SPNPM22 берет на себя двойную задачу обработки системного питающего узла и питания стойки. На сложных промышленных объектах провалы напряжения в сети или резкие скачки нагрузки часто приводят к потере данных во всем контуре управления или полному отказу системы. Этот модуль благодаря встроенному интеллектуальному механизму распределения и conditioning питания, эффективно преобразует входной постоянный или переменный ток в несколько изолированных каналов низкого напряжения, необходимых для работы системы управления.

Помимо базового преобразования энергии, SPNPM22 интегрирует функции управления коммуникацией по задней панели, осуществляя непрерывный опрос состояния всех модулей ввода/вывода внутри стойки. Такой дизайн, объединяющий питание и связь, эффективно снижает аппаратную перегруженность внутри шкафа управления и укорачивает пути передачи сигналов. В сценариях модернизации старых систем или замены резервных компонентов его точные характеристики совместимости устраняют неизвестные системные ошибки нижнего уровня, вызванные различиями в источниках питания, обеспечивая непрерывный канал данных между главными контроллерами и полевым оборудованием.

Технические характеристики

Основные особенности и преимущества

Бесшовное резервирование: Поддерживает параллельную работу двух модулей в горячем резерве. При возникновении обрыва цепи или недовoltage в основном контуре питания, резервный узел принимает на себя нагрузку шины за миллисекунды без генерации сигналов сброса шины, что обеспечивает непрерывное выполнение логики управления.
Адаптация к широкому диапазону напряжения: Учитывая значительные колебания напряжения аккумуляторных батарейных щитов на электростанциях или нефтехимических заводах в процессе заряда и разряда, SPNPM22 использует активную коррекцию коэффициента мощности и топологию стабилизации широкого диапазона, сохраняя номинальную точность выхода при падении входного напряжения до 90VDC.
Интегрированная узловая связь: Выполняя распределение питания, модуль напрямую берет на себя арбитраж и пересылку данных по шине модулей, что избавляет от необходимости внешних независимых плат интерфейсов связи, снижая сложность проводки по задней панели и риск единичных отказов.
Подавление помех и всплесков: На входе встроена высокочастотная фильтрующая сеть и suppressорные диоды (TVS), которые эффективно поглощают остаточное напряжение от ударов молнии или пуска крупных электродвигателей, предотвращая耦合 высокочастотных синфазных помех в чувствительные каналы аналоговой采集ки.
Аппаратный дизайн без переключателей: Отказ от сложных настроек адресации с помощью перемычек, характерных для ранних резервных частей DCS. SPNPM22 автоматически определяет ID узла через физический слот задней панели, снижая риск паралича системной связи из-за ошибок персонала.

Области применения

На тепловых электростанциях в системах управления байпасами высокого и низкого давления и турбинами питательных насосов (MEH), SPNPM22 широко используется для базового питания шкафов технологического управления и управления шиной, решая проблему зависания контроллеров в момент переключения собственного нужд электростанции. В установках гидроочистки нефти из-за наличия большого количества мощного электрооборудования электромагнитная обстановка крайне сурова; этот модуль обеспечивает чистое изолированное питание для AI-модулей, к которым подключены преобразователи температуры и давления, предотвращая отклонения измерений, вызванные общими петлями заземления.

Кроме того, в металлургической промышленности в системах утилизации тепла доменного газа и на цементных заводах в системах управления циклонными теплообменниками печей, старые шкафы DCS часто сталкиваются с двойным испытанием плохого охлаждения и скопления пыли. SPNPM22 благодаря своему широкому температурному диапазону и дизайну закрытых каналов охлаждения способен долгое время обеспечивать стабильным энергоснабжением цепи логических вычислений и блокировок в таких условиях, избегая отказов в срабатывании или ложных срабатываний защит из-за локального перегрева.

Связанные продукты

INNPM01: Модуль предварительной обработки связи той же платформы, часто используется в паре с питающим узлом

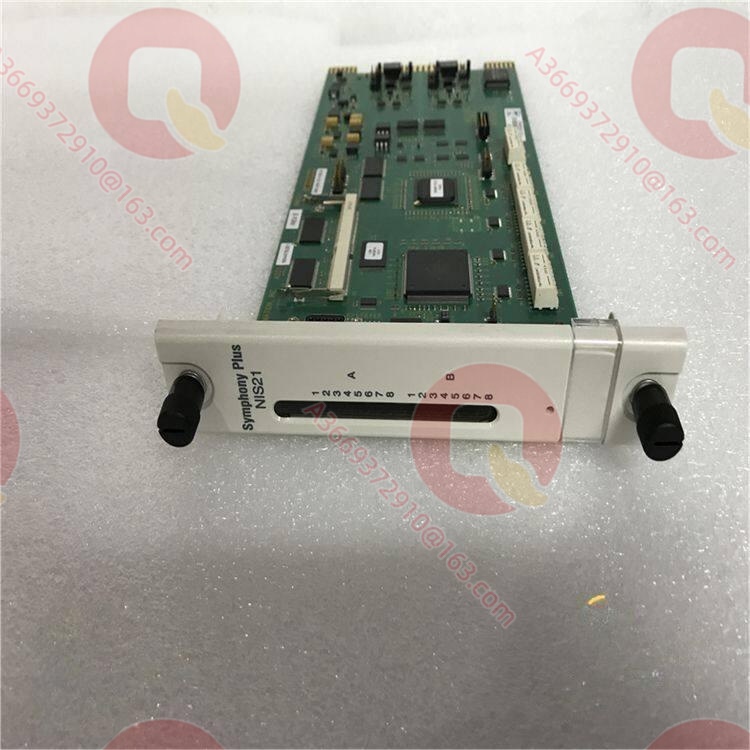

INNIS21: Субмодуль сетевого интерфейса той же серии для связи с верхним уровнем
IMHIS03: Комплектующий модуль ручного интерфейсного терминала
DSI402: Субмодуль дискретного ввода той же системы, зависящий от его питания по задней панели
IMASI23: Субмодуль аналогового ввода той же системы, требующий от него питания ±15V
Стойка системы INFI 90: Физический носитель для прямой установки
NAMT01: Модель для замены и апгрейда на той же платформе, подходит для системы Symphony Plus
NTCL01: Комплектующий клеммный блок той же системы для подключения проводов

Установка и обслуживание

Подготовка к установке: Перед тем как вставить SPNPM22 в стойку, необходимо убедиться, что общее питание шкафа отключено, и с помощью мультиметра убедиться в отсутствии остаточного напряжения на медных шинах задней панели. Поскольку модуль использует конструкцию прямого подключения через разъемы (золотые пальцы), необходимо проверить отсутствие посторонних предметов или следов окисления в слоте. При вставке следует прилагать равномерное усилие, подтверждая физическое подключение только после слышимого щелчка замка модуля; строго запрещается производить горячую замену под напряжением.
Рекомендации по обслуживанию: Для условий эксплуатации с высоким содержанием пыли рекомендуется ежеквартально при отключенном питании очищать радиаторы охлаждения по обеим сторонам SPNPM22 антистатической кистью. Если в системе часто возникают случайные прерывания связи по задней панели, после исключения плохого внешнего заземления модуль следует вынуть и протереть краевой разъем безводным спиртом. Для запчастей, работающих более пяти лет, рекомендуется использовать их в качестве профилактического резерва для замены, избегая повышения эквивалентного последовательного сопротивления (ESR) из-за старения внутренних электролитических конденсаторов, что приводит к превышению нормы пульсаций на выходе.

Гарантия продукта

Для таких критически важных резервных компонентов DCS нижнего уровня, как SPNPM22, мы предоставляем всестороннее обеспечение поставок и технической поддержки. Все поступающие на склад модули проходят строгие статические испытания под нагрузкой и проверку согласованности протокола связи по задней панели, гарантируя, что все электрические показатели полностью соответствуют оригинальным заводским стандартам. В течение гарантийного срока при возникновении выхода из строя по выходу или потере пакетов данных по нечеловеческим причинам мы обязуемся предоставить безусловную замену продукта. Одновременно, опираясь на профессиональную команду специалистов по АСУ ТП, мы можем предоставить клиентам полное руководство от настройки последовательности включения питания системы до устранения неисправностей резервирования, окончательно решая боли при закупке запчастей для старых систем и высоких рисках несовместимости.
