Обзор продукта

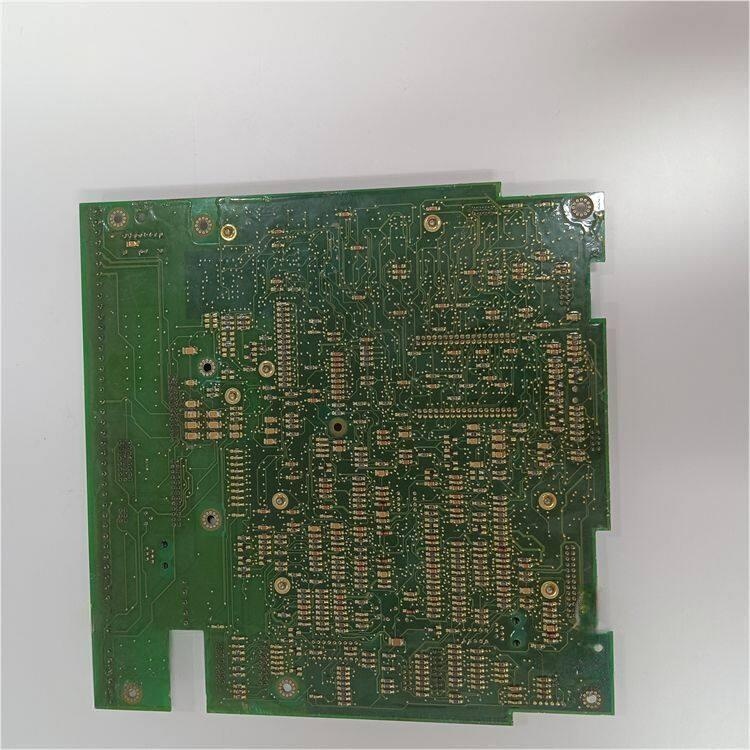

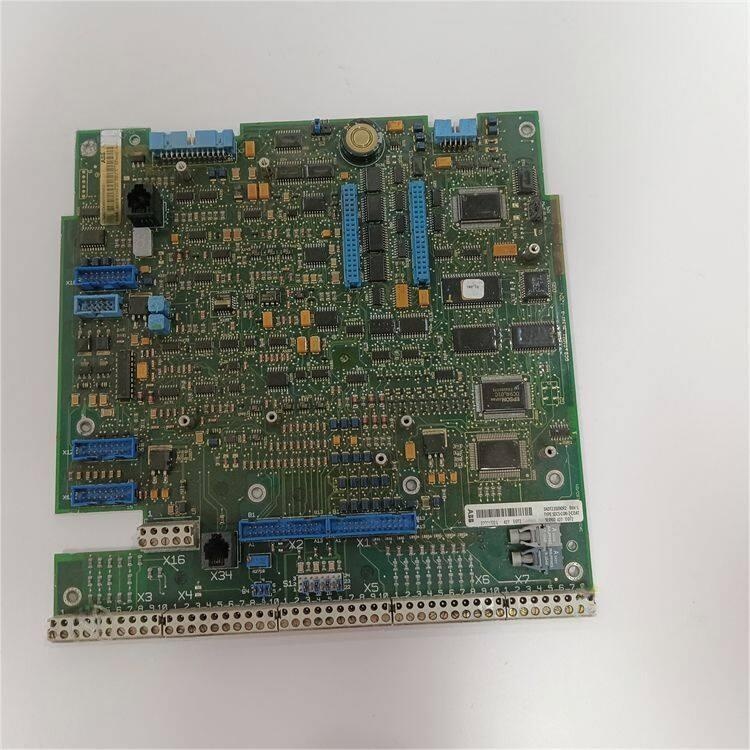

ABB SDCS-CON-2-COAAT — это центральная плата управления для систем постоянного тока DCS600 / DCS800, предназначенная для обработки цифровых и аналоговых входов/выходов, интерфейсов энкодеров, последовательной связи и обмена данными с платой AMC-DC. Плата выступает в качестве сигнального концентратора привода, связывая полевые датчики, исполнительные механизмы и модуль управления, обеспечивая реализацию контуров скорости, момента и логического управления. В многодвигательных системах с общей шиной постоянного тока и синхронизацией Master/Follower SDCS-CON-2-COAAT через внутреннюю шину взаимодействует с AMC-DC платой, передавая полевые сигналы в реальном времени для высокопроизводительного регулирования.
Плата выполнена в формате модуля Eurocard и устанавливается в слот модульного корпуса DCS600. Через плоские кабели к ней подключаются платы расширения I/O (например, SDCS-IOB-2x, SDCS-IOE-1), что позволяет гибко наращивать количество сигналов. По сравнению с ранними версиями CON плат, SDCS-CON-2-COAAT отличается улучшенной точностью обработки сигналов, расширенными коммуникационными возможностями и диагностическими функциями, что делает её ключевым компонентом для модернизации и обслуживания систем DCS600 в металлургии, целлюлозно-бумажной промышленности и портовом оборудовании.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | SDCS-CON-2-COAAT |
| Производитель | ABB |
| Тип продукта | Плата управления для DCS600/DCS800 |
| Совместимые системы | DCS500B / DCS600 / DCS800 |
| Цифровые входы | 8 конфигурируемых DI (24 В DC, оптоизоляция) |
| Цифровые выходы | 8 конфигурируемых DO (реле или транзистор) |
| Аналоговые входы | 4 канала AI (±10 В / 0–20 мА / 4–20 мА) |
| Аналоговые выходы | 2 канала AO (±10 В / 0–20 мА) |
| Интерфейс энкодера | Инкрементальный энкодер (A/B/Z, 5 В TTL или 24 В) |
| Последовательная связь | RS-485 / Modbus RTU (опционально) |
| Интерфейс связи | Внутренняя шина (к плате AMC-DC) |
| Монтаж | Eurocard модуль, слот DCS |
| Рабочая температура | 0 °C … +55 °C |
| Степень защиты | IP20 |
Основные особенности и преимущества
Интеграция сигналов разных типов и высокая точность обработки: SDCS-CON-2-COAAT объединяет цифровые, аналоговые сигналы и интерфейсы энкодеров на одной плате, упрощая электромонтаж и конфигурацию шкафа управления. Аналоговые входы поддерживают автоматическое распознавание сигналов напряжения/тока с разрешением 12–14 бит, что обеспечивает точный сбор заданий скорости и обратных связей по натяжению. Дифференциальный вход энкодера обладает высокой помехоустойчивостью, позволяя использовать длинные кабели без ухудшения качества сигнала.
Модульная расширяемость и гибкость конфигурации: Через интерфейсы плоских кабелей SDCS-CON-2-COAAT может подключаться к платам расширения SDCS-IOB-2x и SDCS-IOE-1 для добавления сигналов без замены основной платы. Архитектура “основная плата + расширение” снижает затраты на модернизацию и позволяет поэтапно наращивать функциональность системы. Цифровые каналы I/O конфигурируются через параметры для различных функций (пуск/стоп, сброс аварий, концевые выключатели), повышая адаптивность системы.
Тесное взаимодействие с платформой AMC-DC: SDCS-CON-2-COAAT через высокоскоростную внутреннюю шину обменивается данными с платой AMC-DC, передавая полевые сигналы в модуль управления и получая управляющие воздействия от регуляторов. Такая интеграция обеспечивает детерминированный цикл управления (типично 1–4 мс), что критично для высокодинамичных применений в прокатных станах и намотчиках. Встроенная диагностика с LED-индикацией и мониторингом параметров позволяет быстро локализовать неисправности сигнальных цепей, сокращая время простоя.
Области применения
Главные и вспомогательные приводы в металлургии: В линиях горячей и холодной прокатки SDCS-CON-2-COAAT используется для сбора сигналов от задающих устройств, концевых выключателей и энкодеров, а также выдачи управляющих команд на тиристорные преобразователи. Высокоточные аналоговые входы обеспечивают сбор сигналов натяжения и давления для систем AGC (автоматическое регулирование толщины) и AFC (автоматическое регулирование профиля).
Секционный привод бумагоделательных машин: В секциях сеточной части, прессов, сушильных цилиндров и наката SDCS-CON-2-COAAT обрабатывает сигналы задания скорости, обратной связи по натяжению и датчиков обрыва полотна, совместно с AMC-DC платой реализуя каскадное управление скоростью и распределение нагрузок. Интерфейс энкодера поддерживает высокое разрешение, необходимое для точного управления массой бумаги и влажностью.
Портовое крановое и конвейерное оборудование: В портовых перегружателях, козловых кранах и стеккерах/реклаймерах SDCS-CON-2-COAAT собирает сигналы скорости и положения механизмов подъема, наклона и передвижения, выдавая управляющие и блокировочные команды для безопасной работы. Цифровые I/O поддерживают подключение различных концевых выключателей и защитных устройств, соответствуя требованиям промышленной безопасности.
Сопутствующие товары
- SDCS-CON-2: Базовая модель, функционально эквивалентная SDCS-CON-2-COAAT, суффикс COAAT указывает на конкретную конфигурацию или версию.
- SDCS-AMC-DC-D2: Плата расширенного управления движением, соединяется с SDCS-CON-2-COAAT через внутреннюю шину для оптической связи DriveBus и синхронизации Master/Follower.
- SDCS-IOB-2x: Плата расширения I/O, предоставляющая дополнительные цифровые/аналоговые интерфейсы, подключается к SDCS-CON-2-COAAT плоским кабелем.
- SDCS-IOE-1: Улучшенная плата расширения I/O с большим числом каналов и типов сигналов для крупных приводных систем.
- SDCS-POW-1: Вспомогательный источник питания, обеспечивающий 24 В DC для SDCS-CON-2-COAAT и других управляющих плат.
- SDCS-PIN-51: Интерфейсная плата мощности, связывающая SDCS-CON-2-COAAT с тиристорным блоком для управления силовой частью.
- DCS600: Серия устройств электропривода постоянного тока ABB, где SDCS-CON-2-COAAT является основной платой управления.
Монтаж и обслуживание
Подготовка к монтажу: Перед установкой SDCS-CON-2-COAAT необходимо полностью обесточить модульный корпус DCS600 и убедиться, что конденсаторы звена постоянного тока разряжены (ожидать не менее 5 минут). Проверить чистоту слота для платы, отсутствие повреждений разъемов плоских кабелей. Плату вставлять, направляя в пазы, плавно и без перекосов, до защелкивания фиксаторов. При подключении внешних сигналов аналоговые и цифровые цепи следует прокладывать раздельно, а для линий энкодера использовать экранированную витую пару с односторонним заземлением экрана.
Рекомендации по обслуживанию: Регулярно проверять LED-индикаторы состояния SDCS-CON-2-COAAT. Если индикатор “Fault” горит или мигает, через инструмент DriveWindow считать код неисправности и определить, связана ли проблема с платой или внешними сигналами. При появлении дрейфа или скачков на аналоговых каналах проверить клеммные соединения на предмет окисления, при необходимости выполнить калибровку. При замене платы предварительно сохранить параметры из EEPROM или в файл, затем загрузить их в новую плату для сохранения логики управления и уставок защиты. Ежегодно выполнять очистку платы сухим сжатым воздухом для удаления пыли и обеспечения нормального теплоотвода.
Гарантия качества
Мы поставляем оригинальные платы ABB SDCS-CON-2-COAAT, прошедшие проверку на испытательном стенде DCS600 с тестированием цифровых/аналоговых I/O, интерфейса энкодера, последовательной связи и внутренней шины. На все изделия предоставляется гарантия 12 месяцев, исключается поставка восстановленных или контрафактных изделий. Для систем DCS600 и других приводов постоянного тока мы предлагаем консультации по выбору конфигурации, поддержке параметрирования и диагностике неисправностей, помогая продлить жизненный цикл оборудования и снизить эксплуатационные расходы.
