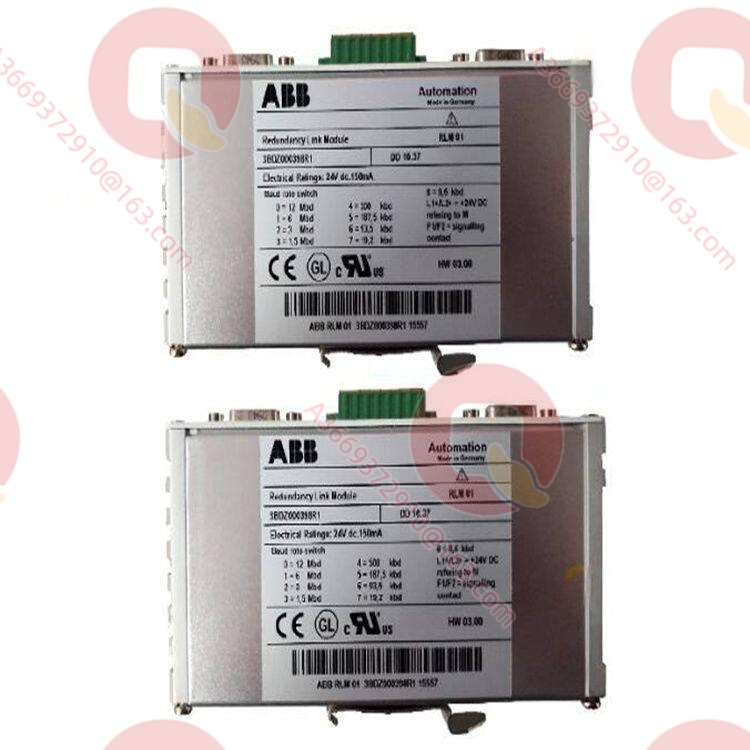

Обзор продукта

RLM01 3BDZ00398R1 — это модуль резервирования (Redundancy Link Module) для шины PROFIBUS DP/FMS, используемый в системах управления ABB Freelance и 800xA. Его основная функция — двунаправленное преобразование одиночной PROFIBUS-линии в две взаимно резервированные RS485-линии и обратно. В архитектуре DCS/PLC с резервированной шиной данный модуль выступает как активный переключатель, позволяющий интегрировать полевые устройства с единственным PROFIBUS-интерфейсом в резервированную сеть, существенно повышая доступность и безопасность связи.

Модуль оснащён тремя гальванически развязанными портами RS485 (A, B и M): нерезервированное устройство (например, мастер или слейв) подключается к порту M, а две резервированные линии — к портам A и B. RLM01 3BDZ00398R1 непрерывно контролирует качество сигнала и состояние связи на всех трёх линиях. При обнаружении неисправности или ошибок в телеграмме на одной линии модуль автоматически переключается на другую линию, индицируя аварию с помощью светодиодов на передней панели и контакта аварийной сигнализации, предотвращая остановку всего контура управления из-за отказа одной шины.

В крупных проектах DCS/SCADA данный модуль решает проблему «единой точки отказа», способной полностью вывести из строя сегмент связи. Размещая RLM01 3BDZ00398R1 в шкафах управления или полевых станциях, можно подключать ключевые узлы I/O, преобразователи частоты, интеллектуальные датчики к системе с резервированием шины, удовлетворяя требования высокой доступности и функциональной безопасности в энергетике, металлургии, нефтехимии и других отраслях.

Технические характеристики

Основные особенности и преимущества

Резервирование шины и автоматическое переключение: RLM01 3BDZ00398R1 преобразует одиночную PROFIBUS-линию в две резервированные RS485-линии, либо объединяет две резервированные линии в одну. При выходе из строя основной линии A модуль автоматически переключается на резервную линию B, причём переключение прозрачно для верхнего уровня управления и не требует перенастройки проекта. Такое резервирование значительно снижает риск остановки связи из-за обрыва кабеля, ослабления контактов или электромагнитных помех, что особенно важно для непрерывных технологических процессов.

Регенерация сигнала и функции репитера: Модуль выполняет функции активного репитера, восстанавливая форму и амплитуду сигналов телеграмм PROFIBUS, что компенсирует затухание на длинных линиях. Все три порта RS485 гальванически развязаны друг от друга и от источника питания, что устраняет контуры заземления и повышает помехоустойчивость шины. В многосегментных сетях RLM01 3BDZ00398R1 может одновременно выполнять функции репитера и коммутатора резервирования, упрощая топологию сети и уменьшая количество отдельных репитеров.

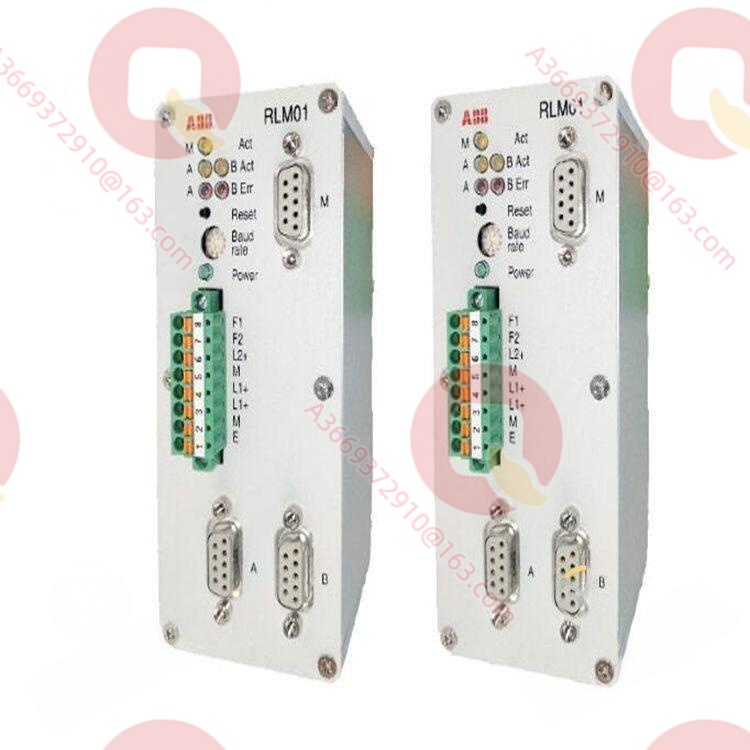

Полная диагностика и визуализация: На передней панели предусмотрены светодиоды Act/Err для каждой линии (A, B, M), показывающие активность связи и наличие ошибок. При неисправности линии соответствующий индикатор Err мигает в определённом режиме, что позволяет персоналу быстро определить проблемный сегмент. Дополнительно RLM01 3BDZ00398R1 имеет безпотенциальный аварийный контакт, который размыкается при возникновении ошибки, что позволяет подключить его к дискретному входу PLC или DCS для дистанционной сигнализации и регистрации событий (SOE), обеспечивая «видимость» всех неполадок.

Гибкое питание и поддержка резервированного источника: Модуль допускает питание от одного или двух резервированных источников 24 В DC. При использовании двух источников внутренняя логика контролирует наличие напряжения на обоих входах и в случае отказа одного автоматически переходит на другой без прерывания работы, исключая модуль RLM01 3BDZ00398R1 как «узкое место» по питанию. Это особенно актуально для электростанций и морских платформ, где требования к надёжности питания максимально высоки.

Морское одобрение и широкий диапазон условий: RLM01 3BDZ00398R1 имеет типовое одобрение Germanischer Lloyd (GL) для применения на судах и морских объектах, что подтверждает его работоспособность в условиях вибрации, повышенной влажности и солевого тумана. Широкий диапазон рабочих температур и степень защиты IP20 позволяют монтировать модуль непосредственно в шкафах управления без дополнительных корпусов, упрощая интеграцию в проекты модернизации DCS.

Области применения

RLM01 3BDZ00398R1 широко применяется в промышленных сценариях, требующих высокой надёжности связи с резервированием. В электроэнергетике, особенно на крупных ТЭС, АЭС и подстанциях, модуль используется для подключения устройств с одним PROFIBUS-интерфейсом к резервированной шине, обеспечивая непрерывный обмен данными между DCS, системами мониторинга оборудования и удалёнными станциями I/O.

В металлургии и целлюлозно-бумажной промышленности, где технологические линии протяжённые, а оборудование распределено по цехам с большим количеством преобразователей частоты и приводов, установка RLM01 3BDZ00398R1 в критических сегментах шины позволяет резервировать связь с ключевыми узлами, предотвращая остановку всей линии при отказе одного сегмента.

В нефтегазовой и нефтехимической отраслях, где оборудование размещается во взрывоопасных зонах, а системы должны отвечать высоким требованиям доступности и безопасности, модуль за счёт резервирования и гальванической развязки повышает надёжность PROFIBUS-сетей, соответствуя требованиям систем безопасности (SIS) и систем пожаро- и газобезопасности.

Кроме того, на судах и морских платформах благодаря одобрению GL и компактному монтажу на DIN-рейку RLM01 3BDZ00398R1 является ключевым компонентом в системах мониторинга машинных отделений, системах управления электростанциями и грузовыми системами, обеспечивая резервирование шины PROFIBUS в жёстких условиях эксплуатации.

Сопутствующие товары

• RLM01 3BDZ00398R1IMG: версия с изображением/документацией для управления запчастями и архивирования.
• EXC3BDZ000398R1: запасная часть для замены модулей RLM01 3BDZ00398R1, отправляемых в ремонт.
• PROFIBUS Repeater: независимый репитер PROFIBUS для увеличения длины шины, может использоваться вместе с RLM01 для построения длинных резервированных сетей.
• PROFIBUS Optical Link Module: модуль оптического преобразования, переводящий электрическую PROFIBUS в оптоволокно для повышения помехоустойчивости и гальванической развязки; часто применяется в связке с RLM01 3BDZ00398R1 при прокладке шины между зданиями или зонами.
• ABB 800xA / Freelance PROFIBUS Master Interface Card: интерфейсная карта ведущего устройства PROFIBUS на уровне управления, связанная с полевыми устройствами через RLM01 3BDZ00398R1.
• S900 I/O Remote Station: удалённая станция I/O ABB, подключаемая к DCS по PROFIBUS, может работать через RLM01 с резервированной шиной.
• CI854/CI854A: коммуникационный интерфейс Profibus DP ABB, может быть подключён к резервированной шине через RLM01 3BDZ00398R1.

Установка и техническое обслуживание

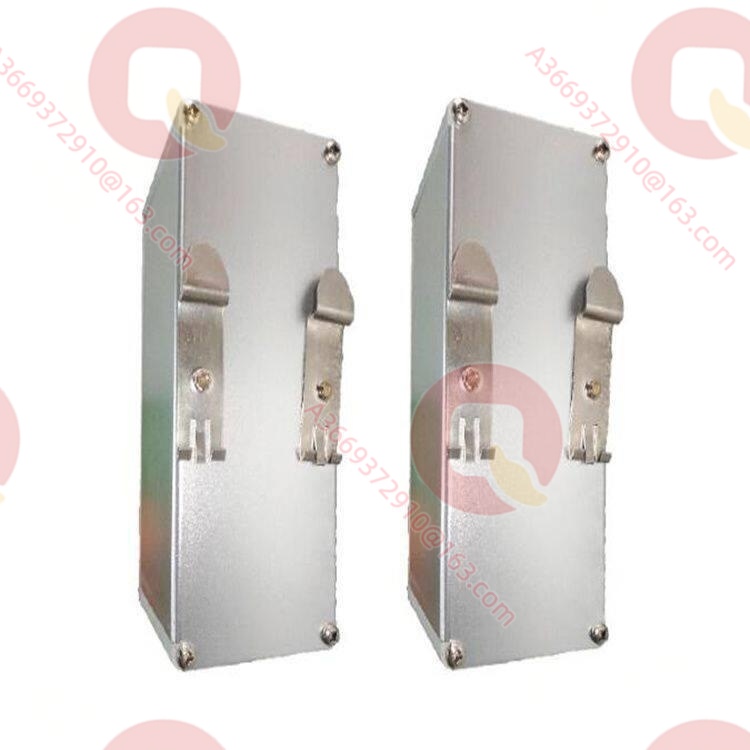

Подготовка к монтажу: Перед установкой RLM01 3BDZ00398R1 необходимо убедиться, что источник питания 24 В DC в шкафу имеет достаточную мощность, а сечение проводников соответствует диапазону 0,14–1,5 мм². Модуль монтируется на DIN-рейку 35 мм с сохранением зазора не менее 30 мм сверху и снизу для вентиляции и удобства подключения. Кабели PROFIBUS должны быть экранированными, с надёжным заземлением экрана в точках подключения, чтобы исключить внешние помехи.

Рекомендации по обслуживанию: В процессе эксплуатации следует регулярно проверять состояние светодиодов на передней панели; при мигании или постоянном свечении индикатора Err необходимо проверить кабель, разъёмы и согласующие резисторы соответствующей линии. Аварийный контакт RLM01 3BDZ00398R1 рекомендуется подключить к дискретному входу DCS/PLC для дистанционного контроля и регистрации событий. При замене модуля сначала отключите питание 24 В, затем отсоединяйте шинные кабели, избегая горячей замены для защиты внутренних цепей. Запасные модули следует хранить в антистатической упаковке в сухих помещениях без агрессивных сред.

Гарантия на продукт

Мы гарантируем, что все поставляемые модули RLM01 3BDZ00398R1 являются оригинальными изделиями ABB и проходят визуальный контроль и функциональное тестирование на соответствие техническим данным производителя. Продукт имеет гарантию качества сроком 12 месяцев, в течение которой осуществляется бесплатный ремонт или замена при выявлении дефектов компонентов. Для данного модуля мы поддерживаем глобальную цепочку поставок и складской запас, что позволяет быстро удовлетворять потребности энергетических, металлургических и нефтехимических предприятий. Команда специалистов обладает опытом работы с сетями PROFIBUS и системами ABB DCS, предоставляя полный технический сопровождение от проектирования сети и настройки параметров до диагностики и устранения неисправностей, помогая заказчикам строить высоконадёжные резервированные сети связи.
