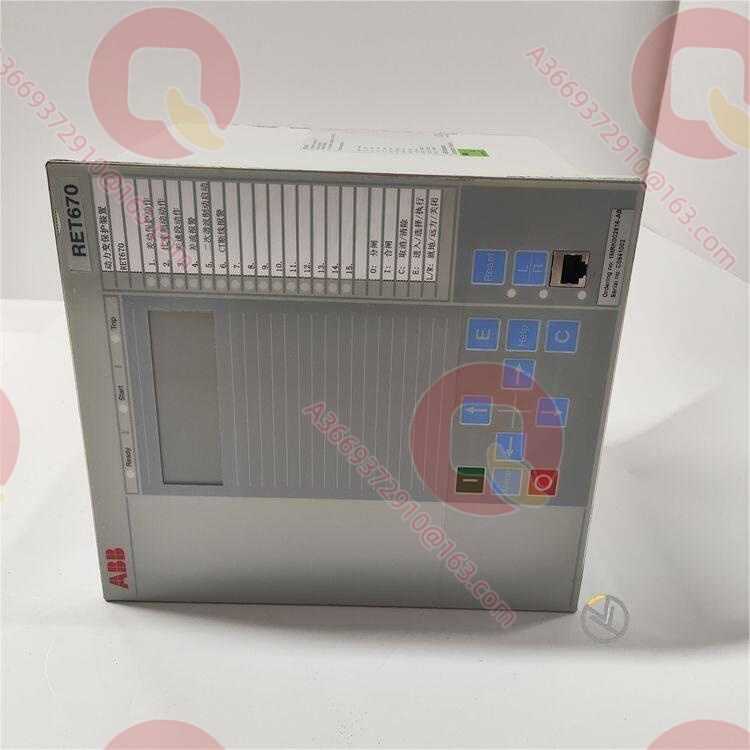

ABB RET670 1MRK002816-AB/IED защиты и управления трансформатором/ABB RET670 1MRK002816-AB

.  Many products are not yet available.  Please contact us to learn more about them

.  In case of any inconsistency between the product model and the displayed picture, the model shall prevail.  For specific product pictures, please contact us and we will take photos of the goods for confirmation

.  We share multiple warehouses around the world, so please understand that it may take several hours to accurately return it to you.  Of course, we will respond to your concerns as soon as possible

Обзор продукта

ABB RET670 1MRK002816-AB — это интеллектуальное электронное устройство (IED) из серии Relion 670 компании ABB (ныне Hitachi Energy), предназначенное для защиты и управления силовыми трансформаторами и шунтирующими реакторами в сетях передачи и распределения электроэнергииhitachienergy.com. Устройство предлагает как предварительно настроенные, так и кастомизированные решения защиты, ориентированные на двухобмоточные, трёхобмоточные и автотрансформаторы, а также на трансформаторы собственных нужд и повышающие трансформаторы электростанцийhitachienergy.com. Его основная роль — выполнение функций главной дифференциальной защиты, резервной защиты, управления присоединением и измерения в одном устройстве.

В современных энергосистемах ABB RET670 1MRK002816-AB решает задачи, характерные для традиционных схем защиты: разрозненность функций, сложность согласования уставок, ограниченные возможности анализа аварийных процессов и трудности интеграции в цифровые подстанции. Устройство оснащено функцией быстродействующей дифференциальной защиты с автоматическим приведением коэффициентов трансформации ТТ и компенсацией группы соединений обмоток, что снижает требования к измерительным трансформаторам и исключает необходимость промежуточных ТТhitachienergy.com. Возможность расширения до двух функций дифференциальной защиты в одном IED позволяет защищать сложные конфигурации трансформаторов, сокращая объём панелей и вторичных цепейhitachienergy.com.

Технические характеристики

Основные особенности и преимущества

Быстродействующая дифференциальная защита с высокой устойчивостью к броскам тока намагничивания: ABB RET670 1MRK002816-AB использует многонаклонную тормозную характеристику и блокировку по второй гармонике / броску тока намагничивания, что предотвращает ложные срабатывания при включении трансформатора, внешних КЗ и насыщении ТТ, обеспечивая при этом быстрое отключение внутренних поврежденийzzfyplc.com. Автоматическая компенсация коэффициента трансформации и группы соединений обмоток упрощает расчёт уставок и снижает вероятность ошибок при наладкеhitachienergy.com.

Комплексная резервная защита и логика для обмоток: Устройство включает ступенчатую максимальную токовую защиту, защиту от замыканий на землю, защиту от повышения/понижения напряжения, защиту от обратной последовательности и тепловую защиту, а также специализированную логику для двух- и трёхобмоточных трансформаторов и автотрансформаторовzzfyplc.com. Для трансформаторов с РПН доступна функция контроля и управления переключателем ответвлений, объединяющая регулирование напряжения, контроль положения и сигнализацию в одном IEDzzfyplc.com.

Глубокая интеграция с IEC 61850 и цифровыми подстанциями: ABB RET670 1MRK002816-AB изначально поддерживает IEC 61850 Ed.2 с использованием GOOSE и Sampled Values, что делает его подходящим для использования в качестве устройства защиты и управления на уровне процесса и на уровне станцииzzfyplc.com. При использовании сетей с резервированием PRP/HSR обеспечивается «нулевое» время восстановления связи, что критически важно для ответственных присоединений сетей передачиzzfyplc.com.

Развитые функции осциллографирования и регистрации событий: IED оснащён функциями регистрации возмущений, осциллографирования аварийных процессов и ведения последовательности событий (SOE), что позволяет оперативно анализировать повреждения и уточнять уставки защитыzzfyplc.com. Поддержка точной синхронизации времени по SNTP, IRIG-B или IEEE 1588 PTP обеспечивает единое время на подстанции и облегчает расследование аварийных режимовzzfyplc.com.

Области применения

В сетях передачи и крупных промышленных энергосистемах ABB RET670 1MRK002816-AB обычно применяется как основная (Main 1 / Main 2) защита трансформаторов 110 кВ и выше, включая двух- и трёхобмоточные силовые трансформаторы, автотрансформаторы и повышающие трансформаторы электростанцийzzfyplc.com. На подстанциях с AIS и GIS устройство может одновременно выполнять функции основной защиты, защиты от отказа выключателя, измерения и управления присоединением, сокращая число панелей и вторичных устройств.

На электростанциях ABB RET670 1MRK002816-AB используется в составе систем защиты блока «генератор–трансформатор» совместно с устройствами защиты генераторов, такими как REG670hitachienergy.com. В промышленных распределительных сетях крупных предприятий (нефтехимия, металлургия, горное дело) устройство обеспечивает быстродействующую дифференциальную защиту и точное согласование резервных ступеней для ответственных трансформаторов, снижая риск недоотключения или ложного срабатывания. В проектах цифровых подстанций оно выступает ключевым узлом защиты и управления в архитектуре IEC 61850, с возможностью подключения к цифровой шине процесса через SMV/GOOSEzzfyplc.com.

Сопутствующие товары

RET670 с другими заказными номерами (например, 1MRK002816-AC): другие исполнения той же серии, отличающиеся количеством входов/выходов, интерфейсами или набором функций.
RET650: устройство защиты трансформаторов того же семейства с упрощённым функционалом, для применения в распределительных сетяхhitachienergy.com.
REB670: IED защиты шин от серии Relion 670, для защиты шин, T-соединений и углов meshed-схемhitachienergy.com.
REC670: IED управления присоединением (bay control), обеспечивающий управление выключателями и разъединителями, работает в связке с RET670 1MRK002816-ABhitachienergy.com.
RED670: IED дифференциальной защиты линий, для защиты и управления линиями электропередачиhitachienergy.com.
REG670: IED защиты генераторов, используется совместно с RET670 1MRK002816-AB в системах защиты блока генератор–трансформаторhitachienergy.com.
REL670: IED дистанционной защиты линий, для защиты и мониторинга линий электропередачи сверхвысокого напряженияhitachienergy.com.

Монтаж и обслуживание

Подготовка к монтажу: На этапе проектирования щита необходимо предусмотреть место для монтажа ABB RET670 1MRK002816-AB в панели или 19″ стойке с учётом габаритов 4U и обеспечить достаточное пространство для подключения цепей ТТ/ТН и Ethernet-кабелейzzfyplc.com. Цепи ТТ и ТН должны быть выполнены по возможности короткими и скрученными, с надёжным заземлением вторичных обмоток ТТ. При использовании сетей PRP/HSR следует заранее спланировать структуру сети, чётко маркировать порты A/B и обеспечить физическое разделение каналовzzfyplc.com.

Рекомендации по обслуживанию: Рекомендуется проводить ежегодный осмотр устройства, включающий проверку журналов самодиагностики, контроль уставок, проверку состояния связи и синхронизации времениzzfyplc.com. Файлы осциллограмм и журналов событий ABB RET670 1MRK002816-AB следует регулярно выгружать и архивировать для анализа работы защиты. При обновлении встроенного ПО необходимо использовать только официальные версии ABB/Hitachi Energy и выполнять обновление в условиях безопасного отключения оборудования.

Гарантия на продукт

Мы гарантируем, что все поставляемые устройства ABB RET670 1MRK002816-AB являются оригинальными изделиями и проходят проверку на соответствие техническим условиям серии Relion 670zzfyplc.com. На устройство предоставляется стандартная гарантия сроком на 12 месяцев, покрывающая производственные дефекты и неисправности, не связанные с нарушением условий эксплуатации. Наши специалисты готовы оказать техническую поддержку по вопросам конфигурации, расчёта уставок и наладки устройства, чтобы обеспечить надёжную работу защиты трансформаторов в составе цифровой подстанции или традиционной системы автоматики.
