ABB REF615E-D مرحل حماية وقياس وتحكم خطوط التغذية (التكوين القياسي D) ABB REF615E-D

Обзор продукта

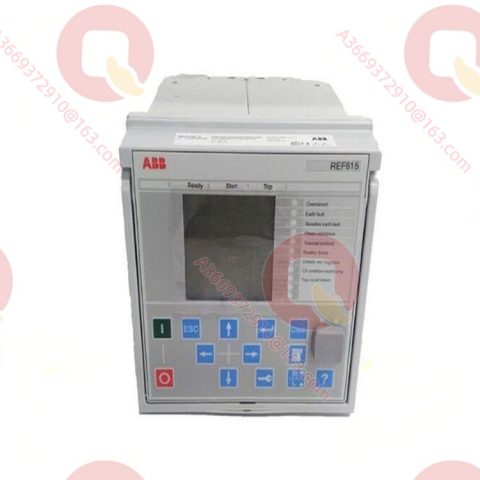

ABB REF615E-D — это устройство защиты, измерения и управления фидерами среднего напряжения из семейства ABB Relion® 615, построенное на стандартной конфигурации D и предназначенное для защиты, управления и мониторинга кабельных и воздушных фидеров. Как базовый терминал в системе автоматизации подстанции, он объединяет многоступенчатую защиту от сверхтока, замыканий на землю, напряжения/частоты с настраиваемой логикой и широкими возможностями связи, решая такие традиционные проблемы, как сложность обеспечения селективности в сетях с низкоомным заземлением нейтрали, низкая точность определения мест повреждения и отсутствие интеграции данных. Унифицированная аппаратная платформа и гибкое программное обеспечение позволяют использовать его как в новых цифровых подстанциях, так и при модернизации старых распределительных устройств в качестве единой платформы запчастей.

С точки зрения функционального назначения, ABB REF615E-D обычно применяется на присоединениях 10–35 кВ в качестве основной или резервной защиты. Стандартная конфигурация D обеспечивает функции защиты от сверхтока, замыканий на землю, обратной последовательности, тепловой перегрузки, а также защиты по напряжению и частотеe.abb.com, что в сочетании со стандартной конфигурацией N позволяет реализовать комплексную зональную защиту фидеров и шинkempstoncontrols.com. Благодаря поддержке IEC 61850, Modbus, IEC 60870-5-103, DNP3, устройство легко интегрируется в SCADA-системы различных производителей, снижая затраты на интегрирование и повышая уровень автоматизации подстанции. Модульная конструкция с возможностью «горячего» извлечения, локальный HMI и Web HMI упрощают эксплуатацию и обслуживание, сокращая время простоя оборудования.

Технические характеристики

Основные особенности и преимущества

Ключевое преимущество ABB REF615E-D — зрелая стандартная конфигурация D и интегрированная аппаратно-программная платформа. Стандартная конфигурация D предоставляет несколько ступеней максимальной токовой защиты (с выдержкой времени и мгновенной), несколько ступеней защиты от замыканий на землю, защиту от тока обратной последовательности и тепловую защиту, что обеспечивает комплексную защиту фидеров при междуфазных коротких замыканиях, однофазных замыканиях на землю и несимметричных режимахe.abb.com. По сравнению с простыми электромеханическими или цифровыми реле с ограниченным набором функций, данное устройство позволяет более точно согласовать характеристики защиты в сетях с низкоомным заземлением нейтрали, повышая селективность и чувствительность.

В области связи и системной интеграции ABB REF615E-D изначально поддерживает IEC 61850, включая GOOSE и IEC 61850-9-2 LE, а также протоколы резервирования PRP/HSRe.abb.com. Поддержка Modbus, IEC 60870-5-103 и DNP3 упрощает интеграцию в существующие SCADA-системы и RTU. Встроенные осциллографирование аварий, регистрация последовательности событий (SOE), функции регистрации аварий и наработки предоставляют детальные данные для анализа повреждений и оценки состояния оборудования, способствуя переходу от планового ремонта к обслуживанию по состоянию.

Удобство эксплуатации и обслуживания — еще одно важное достоинство. Модульная конструкция ABB REF615E-D позволяет извлекать блок для проверки или замены, оставляя вторичные цепи подключенными в шкафу, что сокращает время ремонта. Локальный HMI с однолинейной схемой и меню упрощает настройку, Web HMI обеспечивает удаленный доступ через браузер, а инструмент PCM600 дает возможность гибко настраивать параметры, логику и матрицу сигналовe.abb.com. Встроенные функции самодиагностики, контроля цепей тока и напряжения, а также контроля цепей отключения позволяют своевременно выявлять обрывы цепей, неисправности ТТ/ТН и другие скрытые дефекты, предотвращая отказ или излишнее срабатывание защиты.

Области применения

ABB REF615E-D в основном применяется для защиты, измерения и управления фидерами среднего напряжения в распределительных сетях энергосистем, промышленных предприятий и на объектах железнодорожного транспорта. В сетях с низкоомным заземлением нейтрали ABB REF615E-D может использоваться вместе с устройствами стандартной конфигурации N для защиты отходящих кабельных фидеров с функциями максимальной токовой защиты, защиты от замыканий на землю и тепловой защиты, а также с дополнительными функциями дуговой защиты и определения места поврежденияkempstoncontrols.com.

В промышленности устройство широко используется в системах распределения энергии металлургических, нефтехимических и цементных производств, для защиты цепей питания крупных электродвигателей, выпрямительных трансформаторов, электропечных трансформаторов и других ответственных фидеров. Многоступенчатая максимальная токовая защита и защита от токов обратной последовательности позволяют отличать пусковые токи двигателей от токов короткого замыкания, а тепловая защита защищает кабели и сухие трансформаторы от перегрузки. Измерение напряжения, тока, активной и реактивной мощности, коэффициента мощности и частоты позволяет использовать ABB REF615E-D как источник данных для систем управления энергопотреблением и оптимизации режимов работы оборудования.

Сопутствующие товары

1. ABB REF615E-E：стандартная конфигурация E того же семейства, с расширенными функциями защиты и измерения напряжения/частоты, для фидеров с повышенными требованиями к качеству напряжения.
2. ABB REF615E-N：стандартная конфигурация N, с более полным набором функций, часто используется совместно с ABB REF615E-D для защиты шин и основных фидеровkempstoncontrols.com.
3. ABB RET615：реле защиты трансформаторов на той же платформе, общая аппаратная база и инженерные инструменты упрощают управление запчастями и эксплуатацию.
4. ABB RED615：реле дифференциальной защиты на той же платформе, для ответственных фидеров, где требуется дифференциальная защита.
5. ABB REF615A：ранняя или упрощенная версия, может применяться как экономичное решение при модернизации старых устройств.
6. ABB REU615：устройство защиты и измерения напряжения на той же платформе, для контроля напряжения на шинах и ячеек ТН.
7. ABB REM615：реле защиты электродвигателей на той же платформе, с акцентом на функции защиты асинхронных двигателей.

Монтаж и техническое обслуживание

Подготовка к монтажу: перед установкой ABB REF615E-D необходимо убедиться, что размеры выреза в шкафу соответствуют 4U 19-дюймового каркаса, а вспомогательное питание находится в допустимом диапазоне (100–240 В AC или 48–250 В DC). При проектировании вторичных цепей следует руководствоваться схемами ABB, раздельно размещая цепи тока, напряжения, управления и связи, обеспечивая достаточное расстояние между сильноточными и слаботочными цепями и заземляя экраны кабелей в одной точке. После монтажа нужно проверить коэффициенты трансформации ТТ и их полярность, а также соответствие уставок защиты режимам работы сети.

Рекомендации по обслуживанию: на начальном этапе эксплуатации рекомендуется провести полный проверочный тест ABB REF615E-D с имитацией повреждений для проверки правильности работы ступеней защиты и выходных цепей. В процессе эксплуатации следует регулярно проверять по локальному HMI или Web HMI состояние самодиагностики, контроль цепей тока и напряжения, а также анализировать журналы событий и осциллограммы. Особое внимание нужно уделять состоянию вспомогательного питания, синхронизации времени и состоянию резервной батареи, обеспечивающей сохранение часов и журналов при пропадании питания, и при необходимости заменять её в соответствии с регламентом.

Гарантия на продукт

Мы обеспечиваем заводское качество и техническую поддержку для каждого устройства ABB REF615E-D, поставляемого нашим заказчикам. Все изделия проходят строгие функциональные испытания и электростарение перед отгрузкой, что гарантирует соответствие технических параметров промышленным стандартам ABB. Для ответственных применений в энергетике и промышленности мы поддерживаем необходимый складской запас запчастей и оперативно поставляем оборудование для ликвидации аварийных ситуаций, минимизируя потери производства из-за отсутствия запчастей. Наша команда инженеров по релейной защите и автоматизации готова оказать поддержку по расчету уставок, конфигурированию системы, пусконаладочным работам и анализу аварий, обеспечивая безопасную и надежную работу вашей распределительной сети.
