Обзор продукта

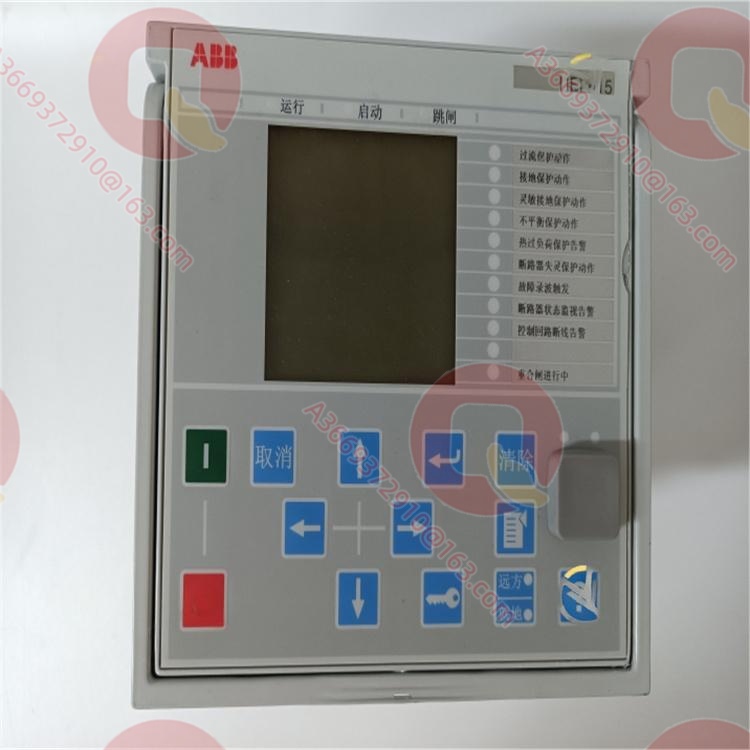

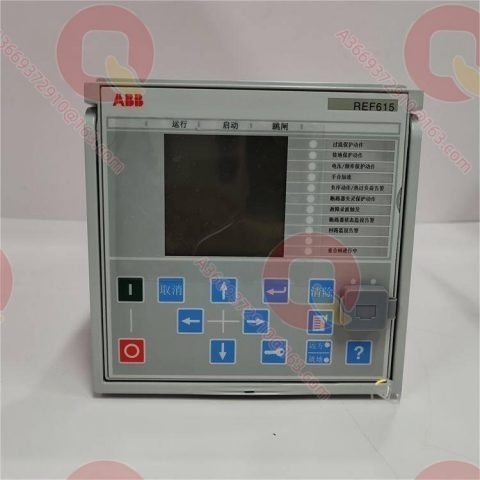

ABB REF615C-D — это реле защиты и управления фидерами из серии Relion® 615 компании ABB, предназначенное для систем распределения среднего напряжения. Устройство объединяет функции защиты, управления, измерения и мониторинга в одном интеллектуальном электронном устройстве (IED) и применяется для защиты кабельных и воздушных линий в распределительных сетях 6–36 кВ, включая радиальные, кольцевые и ячеистые сети, а также при наличии распределённой генерацииabb.com+1.
Как одна из стандартных конфигураций серии REF615, ABB REF615C-D использует платформу Relion с богатым набором функций защиты и измерений. Выдвижная конструкция модуля и большой графический дисплей упрощают монтаж, тестирование и эксплуатацию. Основная ценность устройства — интеграция полной логики защиты фидера, точных измерений, записи аварийных процессов и развитых средств связи на уровне подстанции, что устраняет необходимость в множестве отдельных устройств и упрощает вторичные цепиabb.com.
ABB REF615C-D поддерживает стандарт IEC 61850 (издания 1 и 2), GOOSE и IEC 61850-9-2 LE, что позволяет сократить объём проводного монтажа и повысить надёжность коммуникации на уровне подстанцииabb.com. Возможность использования протоколов PRP/HSR обеспечивает высокую доступность связи, что особенно важно для ответственных объектов электроэнергетики.
Технические характеристики
| Имя параметра | Значение |
|---|---|
| Модель продукта | ABB REF615C-D |
| Производитель | ABB |
| Тип продукта | Реле защиты и управления фидером (IED) |
| Уровень напряжения системы | До примерно 36 кВ (в зависимости от применения)dcsplcsystem.com |
| Вспомогательное питание | Типично 24–250 В DC / 110–240 В AC (в зависимости от кода заказа)dcsplcsystem.com |
| Номинальная частота | 50 / 60 Гцabb.com |
| Номинальные входы тока | 1 А / 5 А, опционально 0,2/1 А для чувствительной защиты от замыканий на землюe.abb.com |
| Номинальные входы напряжения | 60–210 В ACe.abb.com |
| Протоколы связи | IEC 61850 Ed.1/2, GOOSE, IEC 61850-9-2 LE; Modbus, DNP3, IEC 60870-5-103abb.com |
| Диапазон рабочих температур | от -25 °C до +55 °C (непрерывно)e.abb.com |
| Степень защиты | Передняя панель IP54, задние клеммы IP20e.abb.com |
Области применения
ABB REF615C-D находит широкое применение в системах распределения среднего напряжения, как в сетях энергетических компаний, так и на промышленных предприятияхabb.com.
На подстанциях энергетических компаний ABB REF615C-D используется для защиты фидеров 10, 20 и 35 кВ от междуфазных коротких замыканий и замыканий на землю, а также для реализации автоматического повторного включения, что повышает надёжность электроснабженияdcsplcsystem.com. В промышленности устройство устанавливается в ячейках КРУ 6–35 кВ для защиты отходящих линий к двигателям, трансформаторам и другим нагрузкам, работая в условиях тяжёлых переходных процессов и агрессивной средыdcsplcsystem.com.
В сетях с распределённой генерацией, например в системах сбора мощности ветропарков и солнечных электростанций, ABB REF615C-D обеспечивает направленную защиту от сверхтоков, контроль частоты и функции защиты от островного режима, что необходимо для безопасного и устойчивого параллельной работы с сетьюdcsplcsystem.com. В центрах обработки данных и на ответственных объектах устройство с помощью IEC 61850 интегрируется в системы мониторинга и управления, позволяя быстро анализировать аварии и восстанавливать питание.
Сопутствующие товары
- REF615C-E: Усиленная модель той же серии с расширенными функциями связи и защиты.
- REF615A: Базовая модель серии для простых радиальных сетей.
- RET615: Реле защиты трансформатора той же платформы, с функциями дифференциальной защиты.
- REM615: Реле защиты двигателя с функциями тепловой защиты и защиты от заторможенного ротора.
- REX615: Следующее поколение серии 615/620 с более широкими возможностямиabb.com.
- COM600: Шлюз связи на уровне подстанции для агрегирования данных от устройств серии 615.
- REF615C-D HCFFAEAGABC2BAA1XD: Конкретная конфигурация ABB REF615C-D, определяющая количество двоичных входов/выходов и типы интерфейсов связиdcsplcsystem.com.
Монтаж и обслуживание
Подготовка к монтажу: Перед установкой ABB REF615C-D проверьте, чтобы вырез в панели шкафа соответствовал габаритам устройства, а код заказа совпадал с проектной документацией. Вспомогательные цепи питания должны быть защищены предохранителем или автоматическим выключателем; важно различать цепи постоянного и переменного тока, чтобы избежать повреждения блока питания. Цепи трансформаторов тока не должны разрываться, а цепи напряжения — короткозамкнуты. Для связи по IEC 61850 используйте экранированные кабели, соответствующие требованиям ЭМСdcsplcsystem.com.
Рекомендации по обслуживанию: Регулярно проверяйте состояние ABB REF615C-D через локальный HMI или Web-интерфейс, обращая внимание на диагностические сообщения и журналы событий. Резервное копирование конфигурации с помощью PCM600 рекомендуется выполнять не реже одного раза в 6–12 месяцев. При срабатывании защит или появлении аварийных сигналов анализируйте записи аварийных процессов, а не просто сбрасывайте устройство. При замене выемных блоков следите за мерами безопасности и защиты от статического электричества.
Гарантия на продукцию
Мы гарантируем, что поставляемый ABB REF615C-D является оригинальным продуктом ABB, прошедшим все необходимые заводские испытания. В течение гарантийного срока мы предоставляем услуги по ремонту или замене в случае производственных дефектов. Наша техническая команда может помочь в выборе конфигурации, проверке параметров и оптимизации решения для вашей системы распределения среднего напряжения, обеспечивая надёжную и эффективную работу на протяжении всего срока службы.
