Обзор продукта

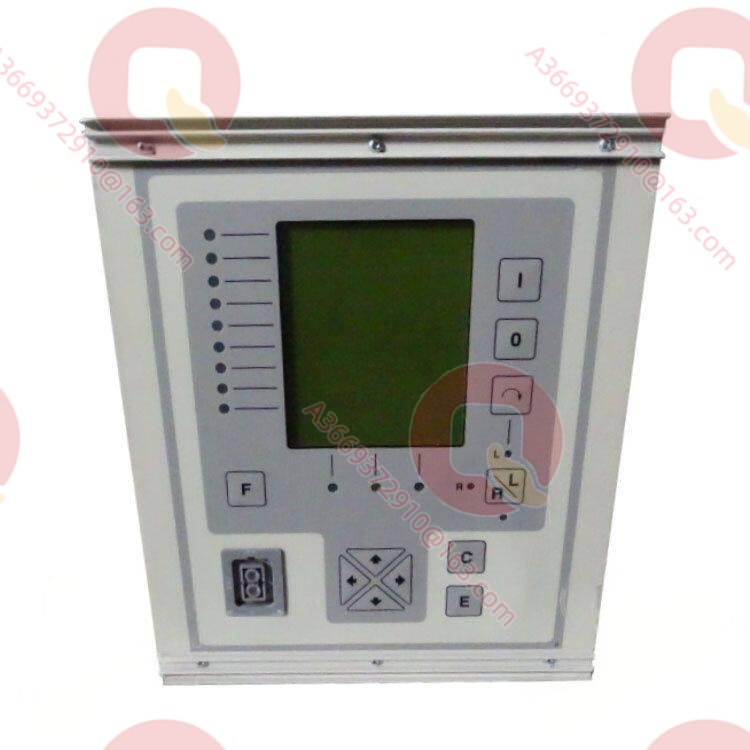

ABB REF541EM115BAAA — это терминал фидера (Feeder Terminal) серии ABB REF 541, предназначенный для защиты, управления, измерения и мониторинга в сетях среднего напряжения. Устройство устанавливается в распределительных устройствах 6–35 кВ и обеспечивает комплексную защиту фидеров, электродвигателей и батарей статических конденсаторов, а также функции автоматизации на базе встроенного ПЛКabb.com+1.
В системах автоматизации подстанций REF541EM115BAAA связывается с верхним уровнем по протоколам SPA, LON, IEC 60870‑5‑103, IEC 61850 и др., обеспечивая дистанционное изменение уставок, просмотр осциллограмм аварий и управление коммутационными аппаратамиabb.com. Ключевая ценность терминала — объединение функций нескольких устройств защиты и ПЛК в одном 6U блоке, что упрощает вторичные цепи и повышает надежность системы.
Технические характеристики
| Имя параметра | Значение |
|---|---|
| Модель продукта | REF541EM115BAAA |
| Производитель | ABB |
| Тип продукта | Терминал фидера защиты и управления (Feeder Terminal) |
| Принадлежность к серии | REF 541abb.com |
| Номинальная частота | 50 / 60 Гцe.abb.com |
| Номинальный ток In | 0,2 А / 1 А / 5 А (в зависимости от исполнения)e.abb.com |
| Номинальное напряжение Un | 100 В (вторичное напряжение ТН)e.abb.com |
| Вспомогательное питание | 80–265 В AC/DCe.abb.com |
| Термическая стойкость входов тока | 1,5 А / 4 А / 20 А непрерывно, 20 А / 100 А / 500 А в течение 1 сe.abb.com |
| Динамическая стойкость по току | полуволна 50 А / 250 А / 1250 Аe.abb.com |
| Аналоговые каналы | 9 каналов тока/напряженияe.abb.com |
| Цифровые входы | около 15 дискретных входовe.abb.com |
| Выходные реле | 5 двухполюсных выходных реле мощности + сигнальные выходыe.abb.com |
| Интерфейсы связи | оптический RS‑232 на передней панели, RJ45 Ethernet и RS‑485 (SPA/LON) на заднейe.abb.com+1 |
| Поддерживаемые протоколы | SPA, LON, IEC 60870‑5‑103, IEC 61850, Modbus, DNP3.0, Profibus DPV1abb.com |
| Регистратор аварий | 16 аналоговых + 16 дискретных каналов, частота дискретизации 2 кГц / 2,4 кГцe.abb.com |
| Журнал событий | последние 100 событий с меткой времениe.abb.com |
| Габариты | ширина 223,7 мм, высота 265,9 мм (6U), глубина 235 ммe.abb.com |
| Масса | около 8 кгe.abb.com |
| Способ установки | выдвижной блок в 19″ шкафу, ширина 1/2 19″e.abb.com |
| Степень защиты | IP20 спереди (установка в шкафу) |
| ЭМС | соответствует IEC 60255 и IEC 61000‑4e.abb.com |
Основные особенности и преимущества
Интеграция функций защиты, управления и ПЛК: REF541EM115BAAA объединяет функции токовой защиты, защиты от замыканий на землю, автоматики повторного включения, синхронизации, регистрации аварий и программируемой логики в одном устройствеabb.com+1. Это сокращает количество необходимых реле и упрощает схемы вторичной коммутации.
Широкий набор функций защиты и мониторинга: терминал поддерживает многоступенчатые максимальные токовые защиты, направленные защиты, защиты напряжения и частоты, а также специализированные функции для электродвигателей и конденсаторных батарейe.abb.com+1. Встроенные функции контроля износа контактов выключателя, цепей отключения и времени хода помогают перейти к обслуживанию по состояниюe.abb.com.
Гибкие возможности связи и интеграции: поддержка широкого спектра протоколов (IEC 61850, IEC 60870‑5‑103, Modbus, DNP3.0, Profibus DPV1, SPA, LON) облегчает интеграцию REF541EM115BAAA в существующие и новые системы SCADA/EMSabb.com.
Точные измерения и анализ качества электроэнергии: терминал обеспечивает точные измерения тока, напряжения, мощности и коэффициента мощности, а также анализ гармоник и кратковременных отклонений напряжения, что позволяет оценивать качество электроэнергии и оптимизировать режимы работы сетиe.abb.com.
Области применения
Защита фидеров среднего напряжения: REF541EM115BAAA применяется в распределительных устройствах 6–35 кВ для защиты линий, отходящих от подстанций, с функциями АПВ и локализации поврежденийabb.com.
Защита электродвигателей и конденсаторных батарей: используется для защиты электродвигателей средней мощности и батарей статических конденсаторов, обеспечивая защиту от перегрузки, небаланса и других аварийных режимовabb.com.
Сети с изолированной и резонансно-заземленной нейтралью: устройство ориентировано на работу в сетях с изолированной нейтралью, заземлением через дугогасящий реактор или низкоомный резистор, с функциями селективной защиты от однофазных замыканий на землюabb.com.
Сопутствующие товары
REF543: терминал фидера той же серии с расширенными функциями и ресурсами I/O.
REF545: старшая модель семейства REF 541, применявшаяся в крупных промышленных и распределительных сетяхabb.com.
REM543 / REM545: терминалы защиты электродвигателей и генераторов на базе платформы REF54_e.abb.com.
CAP505: инженерное ПО ABB для конфигурирования терминалов REF54_, включая REF541EM115BAAAe.abb.com.
SPA‑ZC 400: модуль интерфейса для подключения терминалов REF54_ к сетям IEC 61850abb.com.
Установка и обслуживание
Подготовка к монтажу: перед установкой REF541EM115BAAA следует убедиться в наличии места в шкафу для блока 6U 1/2 19″, предусмотреть независимое вспомогательное питание и правильное подключение вторичных цепей тока и напряжения. Корпус устройства должен быть надежно заземлен для обеспечения помехоустойчивости и безопасностиe.abb.com+1.
Рекомендации по обслуживанию: регулярно контролируйте состояние терминала через HMI, просматривайте журналы событий и осциллограммы. При замене устройства или проведении работ во вторичных цепях соблюдайте меры безопасности, исключающие размыкание вторичных обмоток трансформаторов тока. Используйте встроенные функции диагностики для анализа работы защиты и выключателейe.abb.com.
Гарантия на продукт
Мы гарантируем, что каждый терминал REF541EM115BAAA проходит функциональное тестирование и проверку на соответствие техническим условиям ABB по защите, измерениям и связи. Продукт имеет 12‑месячную гарантию качества, а наша техническая команда готова оказать поддержку по конфигурированию, интеграции и анализу инцидентов, помогая продлить срок службы оборудования и снизить эксплуатационные затраты.
