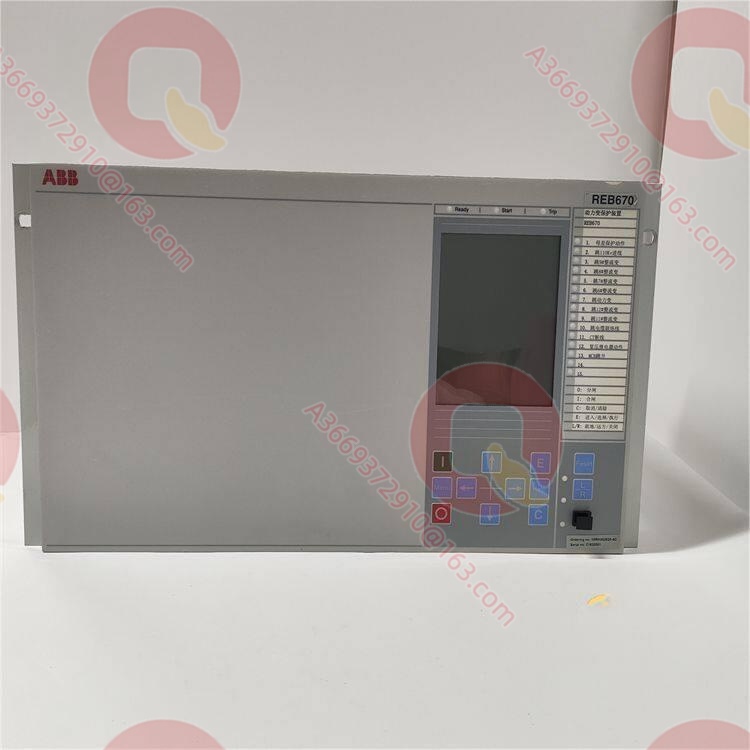

Обзор продукта
ABB REC670 1MRK002814-AC — это интеллектуальное электронное устройство управления присоединением (Bay Control IED) из серии ABB Relion 670, объединяющее функции управления, защиты и мониторинга в одном корпусе. Устройство предназначено для управления выключателями, разъединителями и заземляющими ножами в присоединениях подстанции (линии, трансформаторы, секционные выключатели и др.), а также для выполнения функций резервной защиты и мониторингаchnscs.com.
В структуре автоматизации подстанции REC670 1MRK002814-AC находится на уровне присоединений, обменивается данными с верхним уровнем по IEC 61850‑8‑1, IEC 60870‑5‑103, LON, SPA и взаимодействует с другими устройствами защиты и автоматики по GOOSEchnscs.com. Ключевая ценность IED — предоставление комплексного решения «управление + защита + мониторинг» для присоединения, что сокращает количество устройств и вторичных цепей, повышая надежность и упрощая эксплуатацию.
Технические характеристики
| Имя параметра | Значение |
|---|---|
| Модель продукта | REC670 |
| Код заказа | 1MRK002814-AC |
| Производитель | ABB / Hitachi Energy |
| Тип продукта | IED управления присоединением (Bay Control IED) |
| Принадлежность к серии | Relion 670 |
| Основные функции | Управление выключателями/разъединителями, блокировки, резервная защита, измерения и мониторингchnscs.com |
| Число управляемых аппаратов | до около 30 управляемых устройствchnscs.com |
| Функции защиты | максимальная токовая, земляная защита, защита напряжения, тепловая защита, защита от отказа выключателя и др.chnscs.com |
| Синхронизация и проверка линии | функция синхронизации и проверки наличия/отсутствия напряжения для различных схем с несколькими выключателямиchnscs.com |
| АПВ | однофазное, двухфазное и трехфазное АПВ, с приоритетными цепями для схем с несколькими выключателямиchnscs.com |
| Шина станции | IEC 61850‑8‑1, IEC 60870‑5‑103, LON, SPAchnscs.com |
| Процессная шина | поддержка IEC 61850‑9‑2, до около 6 merging unitscxplcparts.com |
| Резервирование связи | поддержка PRP, звезда/кольцоcxplcparts.com |
| Локальный HMI | многоместный локальный человеко‑машинный интерфейс, многостраничный дисплейcxplcparts.com |
| Точность аналоговых измерений | погрешность по мощности < 0.5%, по току/напряжению < 0.25%chnscs.com |
| Регистратор аварий и событий | до 40 аналоговых и 96 дискретных сигналовchnscs.com |
| Синхронизация времени | по IEC 61850‑8‑1, LON, SPA, дискретным входом или GPS‑модулемchnscs.com |
| Рабочее напряжение | 100–240 В ACcxplcparts.com |
| Частота | 50/60 Гцcxplcparts.com |
| Потребляемая мощность | около 10 ВАcxplcparts.com |
| Рабочая температура | −40 °C … +70 °Ccxplcparts.com |
| Степень защиты | IP40cxplcparts.com |
| Номинальное напряжение | 690 Вcxplcparts.com |
| Напряжение изоляции | 24 В AC/DCcxplcparts.com |
Основные особенности и преимущества
Интегрированное управление и защита присоединения: REC670 1MRK002814-AC объединяет функции управления выключателями и разъединителями, логические блокировки, резервную защиту и мониторинг в одном IED, с богатой библиотекой функций и расширяемой аппаратной частью, что позволяет адаптировать устройство под различные схемы шин и требования присоединенийchnscs.com.
Гибкое управление и блокировки: устройство поддерживает управление до 30 аппаратов, с типоиспытанными блокировками для одинарных, двойных и полуторных схем, предотвращая ошибочные операции и повышая безопасность персонала и оборудованияchnscs.com.
Функции АПВ и совместной работы с устройствами синхронизации: встроенные функции однофазного, двухфазного и трехфазного АПВ с приоритетными цепями для схем с несколькими выключателями обеспечивают согласованную работу с функцией синхронизации, повышая надежность электроснабженияchnscs.com.
Поддержка цифровых подстанций и открытых коммуникаций: REC670 1MRK002814-AC поддерживает IEC 61850‑8‑1 для связи с верхним уровнем, IEC 61850‑9‑2 для процессной шины, а также традиционные протоколы IEC 60870‑5‑103, LON, SPA, что упрощает интеграцию в цифровые подстанции и существующие системы SCADAchnscs.com+1.
Высокая точность измерений и всесторонний регистратор событий: точность измерений мощности лучше 0.5%, тока и напряжения — лучше 0.25%, а встроенный регистратор позволяет записывать до 40 аналоговых и 96 дискретных сигналов, что облегчает анализ повреждений и поведение системыchnscs.com.
Области применения
Подстанции высокого и сверхвысокого напряжения: REC670 1MRK002814-AC применяется для управления и резервной защиты линий, трансформаторных присоединений, секционных и шиноподключающих выключателей на подстанциях 110–500 кВ и выше, обеспечивая высокую надежность и управляемость присоединенийchnscs.com.
Промышленные энергосистемы и собственные электростанции: на предприятиях металлургии, нефтехимии, горнодобывающей промышленности и других отраслях устройство управляет питающими линиями, двигателями и компенсирующими устройствами, снижая количество отключений и повышая надежность электроснабженияcxplcparts.com.
Объекты возобновляемой энергетики: на ветровых и солнечных электростанциях REC670 используется для управления присоединениями в распределительных устройствах и на подстанциях, обеспечивая контроль, защиту и мониторинг в точках подключения к сетиcxplcparts.com.
Сопутствующие товары
REC650: IED управления присоединением той же серии с более скромными характеристиками, по сравнению с REC670 1MRK002814-AC, для присоединений с меньшими требованиями.
REB670: IED дифференциальной защиты шин Relion 670, работает в связке с REC670 1MRK002814-AC для комплексной защиты и управления шинами.
REL670: дистанционная защита линии, формирует вместе с REC670 комплексное решение «защита + управление» для линейных присоединений.
RED670: дифференциальная защита линии, взаимодействующая с REC670 1MRK002814-AC по GOOSE для реализации логики блокировок и автоматики.
REU670: устройство защиты напряжения, дополняющее функционал REC670 в области защиты и измерений напряжения.
Установка и обслуживание
Подготовка к монтажу: перед установкой REC670 1MRK002814-AC необходимо проверить соответствие шкафа и вторичных цепей проекту, правильность подключения токовых и напряжения цепей, а также дискретных входов/выходов. В цифровых решениях следует проверить синхронизацию merging units и состояние оптических волокон. Устройство должно быть надежно заземлено для обеспечения помехоустойчивостиcxplcparts.com.
Рекомендации по обслуживанию: регулярно контролируйте состояние IED через локальный HMI или web‑интерфейс, обращая внимание на сигналы о потере связи или внутренних неисправностях. Периодически очищайте вентиляционные отверстия и клеммы, проводите ежегодные проверки функций управления и защиты с помощью испытательного оборудования, сохраняя резервные копии конфигурационных файловchnscs.com.
Гарантия на продукт
Мы гарантируем, что каждое устройство REC670 1MRK002814-AC проходит функциональное тестирование и проверку на старение в соответствии с техническими условиями ABB / Hitachi Energy. Продукт имеет 12‑месячную гарантию качества, а наша техническая команда готова оказать поддержку по конфигурированию, интеграции в IEC 61850 и анализу инцидентов, помогая повысить надежность работы подстанции и снизить эксплуатационные затраты на протяжении всего срока службы.
