Обзор продукта

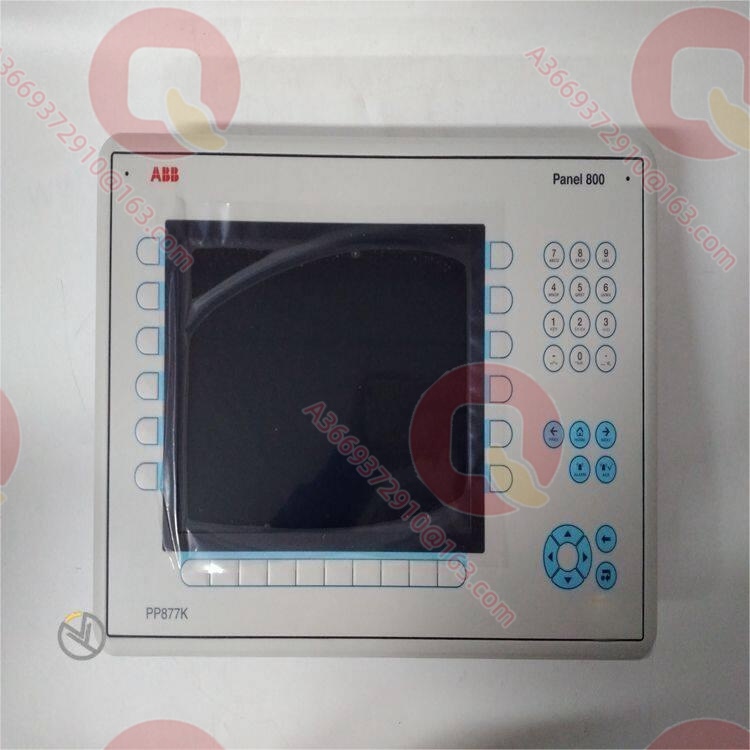

PP877K 3BSE069274R1 — это 10,4‑дюймовая клавишная операторская панель стандартной серии Panel 800 от ABB, предназначенная для промышленных систем автоматизации среднего и высокого уровня. Панель оснащена 10,4″ TFT‑LCD дисплеем с разрешением 640×480 пикселей (формат 4:3) и плёночной клавиатурой с подсветкой LED, что делает её подходящим решением для дисплейных залов и локальных щитов управления, где требуется длительная и надёжная работа оператораabb-sis.com+1. В семействе Panel 800 модель PP877K относится к клавишным панелям наряду с PP874K, в то время как модели PP871/PP874/PP877 представляют собой сенсорные исполнения с разными размерами и характеристикамиchnscs.com.
В архитектуре системы PP877K 3BSE069274R1 обычно выступает в роли локальной станции оператора для контроллеров ABB AC 800M, AC 800F и системы 800xA, обеспечивая мониторинг параметров процесса, выдачу управляющих команд, управление аварийными сигналами и вызов рецептовxydplcmro.com. Основное преимущество панели — прочная клавиатура с высоким ресурсом и защитой передней панели IP65, что позволяет использовать её в жёстких условиях (пыль, влага, брызги) и продлевает срок службы существующих систем автоматизации.
Технические характеристики
| Имя параметра | Значение |
|---|---|
| Модель продукта | PP877K 3BSE069274R1 |
| Производитель | ABB |
| Тип продукта | Стандартная клавишная операторская панель Panel 800 / HMI |
| Размер экрана | 10,4 дюйма TFT‑LCD с LED‑подсветкойabb-sis.com+1 |
| Разрешение | 640 × 480 пикселей, 64K цветовe.abb.com |
| Яркость | 450 кд/м²e.abb.com |
| Процессор | ARM9, 400 МГцe.abb.com |
| Оперативная память | 128 МБ DDR2 RAMe.abb.com |
| Накопитель | 128 МБ NAND Flash SSD (память приложений)e.abb.com |
| Тип клавиатуры | Плёночная клавиатура с металлическими куполами, ресурс ≥ 1 млн нажатийe.abb.com |
| Интерфейсы связи | 1 × Ethernet 10/100 Base‑T (RJ45)\n4 × последовательных порта RS‑232/RS‑422/RS‑485 (COM1–COM4)\n1 × USB Host 2.0 (до 200 мА)e.abb.com |
| Интерфейс расширения | Слот для SD‑карты (до 2 ГБ, опционально)e.abb.com |
| Напряжение питания | 24 В пост. тока, диапазон 18–32 В пост. токаe.abb.com |
| Потребляемая мощность | около 9,6 Втe.abb.com |
| Степень защиты | IP65 спереди, IP20 сзадиe.abb.com |
| Рабочая температура | от -10 °C до +60 °Ce.abb.com |
| Температура хранения | от -20 °C до +70 °Ce.abb.com |
| Относительная влажность | <85% без конденсацииe.abb.com |
| Габариты передней панели | 410 × 286 × 83 мм (Ш×В×Г)e.abb.com |
| Монтажный вырез | 394 × 270 мм (Ш×В)e.abb.com |
| Масса | около 3,8 кгe.abb.com |
Основные особенности и преимущества
Надёжный клавишный интерфейс: PP877K 3BSE069274R1 оснащён плёночной клавиатурой с металлическими куполами и ресурсом не менее 1 млн нажатий, что удобно при интенсивной работе и сменной эксплуатации. По сравнению с сенсорными экранами, клавиатура обеспечивает чёткий тактильный отклик даже в условиях масла, пыли или работы в перчатках, снижая количество ошибочных действий в тяжёлых условиях (металлургия, цемент и т.п.)e.abb.com.
Промышленное исполнение с высоким уровнем защиты: Степень защиты IP65 передней панели и корпус из алюминиево‑магниевого сплава позволяют монтировать PP877K в запылённых, влажных средах и в условиях брызг воды, например, на станциях водоподготовки, в горных цехах и наружных щитахe.abb.com. LED‑подсветка с ресурсом около 50 000 ч уменьшает частоту замен, а широкий диапазон рабочих температур гарантирует стабильную работу в сложных климатических условияхe.abb.com.
Многопротокольная связь и простота интеграции: Благодаря одному порту Ethernet и четырём настраиваемым последовательным портам RS‑232/RS‑422/RS‑485 панель может одновременно подключаться к контроллерам ABB и сторонним ПЛК, преобразователям частоты и интеллектуальным приборам, выполняя роль единого шлюза мониторинга для гибридных системe.abb.com+1. Интерфейс USB и слот SD‑карты упрощают обновление проектов, перенос рецептов и выгрузку архивов.
Достаточный объём памяти и удобная инженерная среда: 128 МБ RAM и 128 МБ Flash позволяют реализовать сложные графические проекты и хранить исторические данныеe.abb.com. В среде Panel Builder инженеры разрабатывают проекты на ПК и загружают их в PP877K по Ethernet или через SD‑карту, что сокращает время наладки на объектеchnscs.com.
Области применения
PP877K 3BSE069274R1 преимущественно используется там, где важны надёжность управления и устойчивость к жёстким условиям. В энергетике панель часто применяется как локальный интерфейс для вспомогательных систем электростанций (водоподготовка, топливоподача, золоудаление), обеспечивая контроль токов, температур, уровней и давлений, а также местное управление пуском/остановомxydplcmro.com. В нефтехимии и газовой промышленности она устанавливается в локальных операторных на установках реакторов, колонн, компрессоров и печей.
В водоснабжении и водоотведении PP877K служит локальным HMI для насосных и дозирующих установок, поддерживая автоматический или дистанционный режим работы. В металлургии и производстве строительных материалов панель используется для управления приводами, конвейерами и системами пылеудаления в условиях повышенной запылённости и вибрацийxydplcmro.com.
Связанные продукты
- PP874K: другая клавишная панель той же серии, обычно с меньшим размером экрана или другой конфигурацией, для более компактных приложенийchnscs.com.
- PP877: стандартная сенсорная панель Panel 800 с близким размером экрана, для задач, где предпочтительнее сенсорный вводchnscs.com.
- PP871 / PP874: стандартные сенсорные панели Panel 800 с разной диагональю и производительностью, которые могут использоваться как альтернатива или дополнение к PP877Kchnscs.com.
- AC 800M / AC 800F: контроллеры процессов ABB, часто образующие с PP877K 3BSE069274R1 типовую систему DCS/SCADAxydplcmro.com.
- S800 I/O: удалённые модули ввода‑вывода, подключаемые через полевые шины для распределённого сбора сигналов.enameled
Установка и обслуживание
Подготовка к монтажу: Перед установкой PP877K 3BSE069274R1 необходимо убедиться, что вырез в шкафу соответствует размерам 394 × 270 мм, а монтажная поверхность ровная, для обеспечения уплотнения IP65e.abb.com. Питание 24 В пост. тока следует подавать через стабилизированный источник с защитой от перегрузок. Для линий связи рекомендуется использовать экранированные кабели с правильным заземлением экранаe.abb.com.
Рекомендации по обслуживанию: Регулярно протирайте переднюю панель и клавиатуру мягкой влажной тканью, не используя растворители и абразивные чистящие средстваe.abb.com. В условиях повышенной запылённости следите за чистотой вентиляционных отверстий. При отказе отдельных клавиш или появлении артефактов на изображении обращайтесь к квалифицированному персоналу. Резервные панели следует хранить в антистатическом пакете и периодически включать для проверки работоспособности и поддержания характеристик компонентовe.abb.com.
Гарантия на продукт
Мы обеспечиваем соответствие PP877K 3BSE069274R1 техническим требованиям ABB Panel 800, проводя предпродажное тестирование и функциональную проверку дисплея, клавиатуры и интерфейсов связиe.abb.com. Гарантируем оригинальность изделия и предоставляем техническую поддержку, включая поставку запасных частей и консультации по модернизации систем, что позволяет клиентам продлевать срок службы существующих систем автоматизации и минимизировать риски простоев.
