Обзор продукта

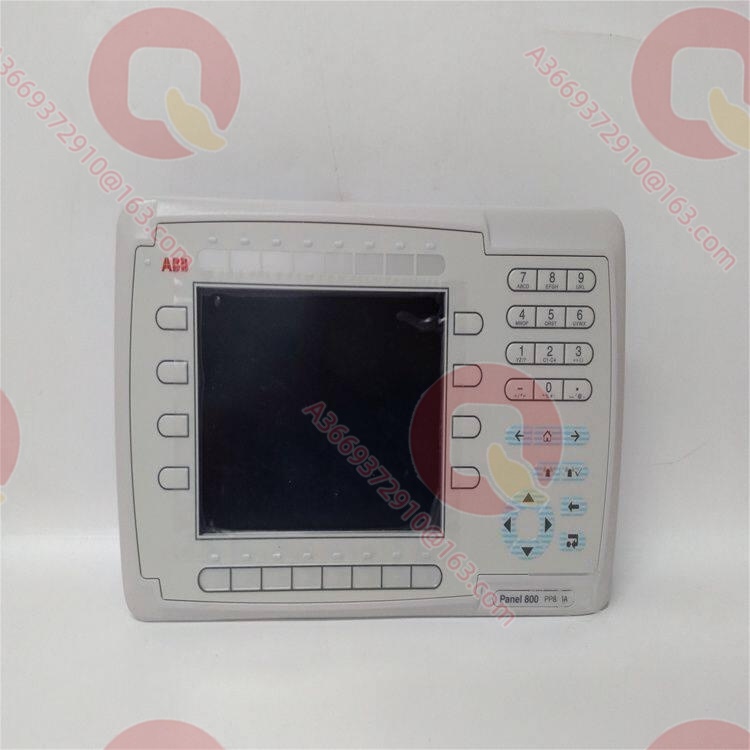

PP836 3BSE042237R1 — это высокопроизводительная 15-дюймовая операторская панель от ABB серии Panel 800, разработанная для ключевых узлов мониторинга в сложных системах промышленной автоматизации. По сравнению с базовыми моделями серии, данное изделие демонстрирует значительные улучшения в производительности процессора, возможностях графического рендеринга и масштабируемости коммуникаций, что позволяет ему справляться с масштабным сбором данных, визуализацией сложных технологических процессов и задачами межсистемной интеграции. В архитектуре DCS или SCADA PP836 3BSE042237R1 обычно выполняет функции локальной операторской станции или регионального центра мониторинга, объединяя контроллеры нижнего уровня, удаленные станции I/O и верхние системы через дисплей высокого разрешения и богатый набор интерфейсов.
Для задач многопараметрического мониторинга, типичных в процессных отраслях, PP836 3BSE042237R1 предоставляет достаточную емкость экранов и пространство хранения переменных, поддерживая плавное выполнение сложных динамических элементов и многослойных вложенных экранов. Его основная ценность заключается в снижении задержки отклика системы через высокопроизводительную аппаратную платформу, предотвращая ситуации, когда оператор не может своевременно получить критически важную информацию о现场 из-за зависания или сбоя HMI, что эффективно помогает избежать аварийных ситуаций или производственных потерь. Модель также оптимизирована для совместимости со сценариями модернизации устаревших систем, обеспечивая бесшовную интеграцию в ранние сети управления Advant или Freelance.
Технические характеристики
| Имя параметра | Значение |
|---|---|
| Модель продукта | PP836 3BSE042237R1 |
| Производитель | ABB |
| Тип продукта | Высокопроизводительная операторская панель / Промышленный HMI-терминал |
| Размер экрана | 15 дюймов TFT LCD цветной дисплей |
| Разрешение | 1024 × 768 пикселей (XGA) |
| Архитектура процессора | Высокопроизводительный 32-битный RISC процессор (архитектура ARM) |
| Системная память | 256 МБ DRAM |
| Емкость хранения | 256 МБ Flash (расширяемая до 2 ГБ) |
| Интерфейсы связи | Двухпортовый Ethernet 10/100 Мбит/с, 3 × USB, RS-232, RS-485, CAN |
| Слоты расширения | Поддержка карт Profibus DP, DeviceNet и др. |
| Рабочее напряжение | 24 В пост. тока (диапазон 18–30 В пост. тока) |
| Потребляемая мощность | Типичная 25 Вт, максимальная 35 Вт |
| Степень защиты | IP65 спереди, IP20 сзади |
| Рабочая температура | от 0 °C до +50 °C (хранение от -20 °C до +60 °C) |
| Способ монтажа | Панельный встраиваемый монтаж, размер выреза 362 × 290 мм |
Основные особенности и преимущества
Высокая производительность вычислений и плавное взаимодействие: PP836 3BSE042237R1 оснащен усиленным процессором и расширенной памятью, что повышает скорость обновления экрана примерно на 40% по сравнению с базовыми моделями серии Panel 800. Он способен плавно отображать сложные технологические схемы, содержащие тысячи динамических тегов. Для сценариев нефтепереработки и химической промышленности, где требуется одновременный мониторинг сотен точек измерения температуры, давления и расхода, панель обеспечивает переключение без задержек между трендовыми кривыми, списками аварий и панелями приборов, помогая операторам быстро локализовать проблемы и выполнять вмешательство.
Двойная сетевая архитектура и резервирование связи: Модель предоставляет два порта Ethernet с поддержкой конфигурации резервирования сети, автоматическим переключением на резервную линию при отказе основной, что предотвращает потерю видимости из-за разрыва сети. Через встроенные интерфейсы RS-232/RS-485 и CAN PP836 3BSE042237R1 может одновременно подключаться к управляющим устройствам разных протоколов, таким как контроллер AC 800M от ABB, сторонние ПЛК или полевые приборы, обеспечивая кроссплатформенную интеграцию данных.
Промышленная защита и дизайн с длительным сроком службы: Степень защиты IP65 передней панели в сочетании с высокопрочной алюминиевой рамой противостоит брызгам воды, маслам и пыли, что подходит для установки в цехах металлургии, цементных заводах и морских платформах. Безвентиляторный дизайн исключает риски механического износа, а с широкодиапазонными электронными компонентами и схемотехникой, сертифицированной по строгим стандартам EMC, панель демонстрирует среднее время безотказной работы (MTBF) свыше 50 000 часов в условиях сильных электромагнитных помех и колебаний сети.
Быстрое инженерное развертывание и удаленное обслуживание: С помощью инженерного ПО ABB Panel Builder инженеры могут онлайн отлаживать и загружать проекты, поддерживать удаленное обновление прошивки через USB-интерфейс или сеть без демонтажа панели. Для распределенных проектов персонал обслуживания может удаленно диагностировать состояние панели через функцию веб-сервера, сокращая частоту выездных инспекций и снижая эксплуатационные расходы.
Области применения
PP836 3BSE042237R1 широко применяется в энергетике для систем управления вспомогательными цехами крупных тепловых блоков (конденсатоочистка, программное управление углеподачей, золоудаление и шлакоудаление), выступая в качестве локальной операторской станции для мониторинга технологических процессов и последовательного управления оборудованием. В нефтехимической промышленности панель часто устанавливается в локальных операторных установок гидрокрекинга, каталитического крекинга и печей пиролиза этилена, отображая в реальном времени распределение температур в реакторе, давление на верху колонны и данные вибрационного мониторинга критических насосов.
В металлургии PP836 3BSE042237R1 массово используется на платформах машин непрерывного литья заготовок, главных пультах линий горячей прокатки и станциях управления агрегатами холодной прокатки, где большой экран может одновременно отображать скорость прокатки, кривые натяжения и состояние гидравлической системы, облегчая операторам точную настройку. В сфере муниципальной инфраструктуры панель применяется для управления фильтрами водопроводных станций, мониторинга воздуходувок аэрации станций очистки сточных вод и удаленного управления тепловыми пунктами городских тепловых сетей, где ее надежность обеспечивает круглогодичную непрерывную работу коммунальных объектов.
Связанные продукты
- PP835 3BSE042234R1: 15-дюймовая модель той же серии с немного меньшей конфигурацией производительности, подходит для систем мониторинга среднего масштаба.
- PP837: Модель той же серии большего размера (обычно 17 дюймов) для центров управления, требующих более широкого поля зрения.
- PP846: Продвинутая модель серии Panel 800 с более высоким разрешением и мощными графическими возможностями.
- PP877: Новое поколение продуктов Panel 800 с широкоэкранным дизайном и современной аппаратной платформой, предпочтительный вариант для модернизации и замены.
- AC 800M: Высокопроизводительный контроллер процессов ABB, часто используемый с PP836 3BSE042237R1 для формирования системы DCS.
- S800 I/O: Серия удаленных модулей I/O, связывается с панелью через Profibus или Ethernet.
- CI854: Модуль интерфейса связи Profibus DP для расширения возможностей шинного подключения панели.
Установка и обслуживание
Подготовка к монтажу: Перед установкой PP836 3BSE042237R1 необходимо с помощью шаблона точно проверить размеры выреза в шкафу управления, обеспечив допуск выреза в пределах ±0.5 мм для гарантии эффективного прижатия уплотнения IP65. Подключение питания следует выполнять медным проводом сечением не менее 1.0 мм², установив на входе питания предохранитель на 2 А для защиты. Для коммуникационных кабелей следует выбирать экранированные витые пары, соответствующие промышленным стандартам, с подключением экрана в одной точке к заземляющей шине шкафа для исключения интерференции от контура заземления. После монтажа необходимо проверить затяжку всех заглушек интерфейсов во избежание проникновения влаги.
Рекомендации по обслуживанию: Каждые три месяца следует проводить профилактическую чистку PP836 3BSE042237R1, используя антистатическую ткань, слегка смоченную чистой водой, для протирки экрана, категорически запрещено использовать спирт, ацетон или другие органические растворители во избежание повреждения антибликового покрытия. Регулярно проверяйте вентиляционные пазы на предмет засорения пылью, при необходимости используйте сжатый воздух низкого давления для очистки. Если панель оснащена резервной батареей, рекомендуется заменять ее каждые два года для предотвращения потери системных часов и данных рецептов. Долгохранящиеся резервные запчасти следует включать на 2 часа каждые шесть месяцев для поддержания активности электролитических конденсаторов и предотвращения деградации характеристик из-за длительного хранения.
Гарантия на продукт
Мы обеспечиваем строгую систему гарантии качества для PP836 3BSE042237R1, все отгружаемые изделия проходят 72-часовые испытания при повышенной температуре и всестороннюю функциональную верификацию, гарантируя полное соответствие системы отображения, точности сенсорного экрана и интерфейсов связи техническим спецификациям ABB. Мы обязуемся предоставить документальное подтверждение происхождения оригинальных изделий и полный комплект технической документации, поддерживая клиентов в приемке системы. Учитывая, что данная модель находится в зрелой фазе жизненного цикла, мы создали механизм управления долгосрочным складским запасом запчастей для обеспечения быстрого реагирования при срочных потребностях клиентов. Также предоставляется удаленная техническая поддержка и услуги пусконаладки на объекте для помощи клиентам в оптимизации конфигурации системы и продлении срока службы оборудования.
