Обзор продукта

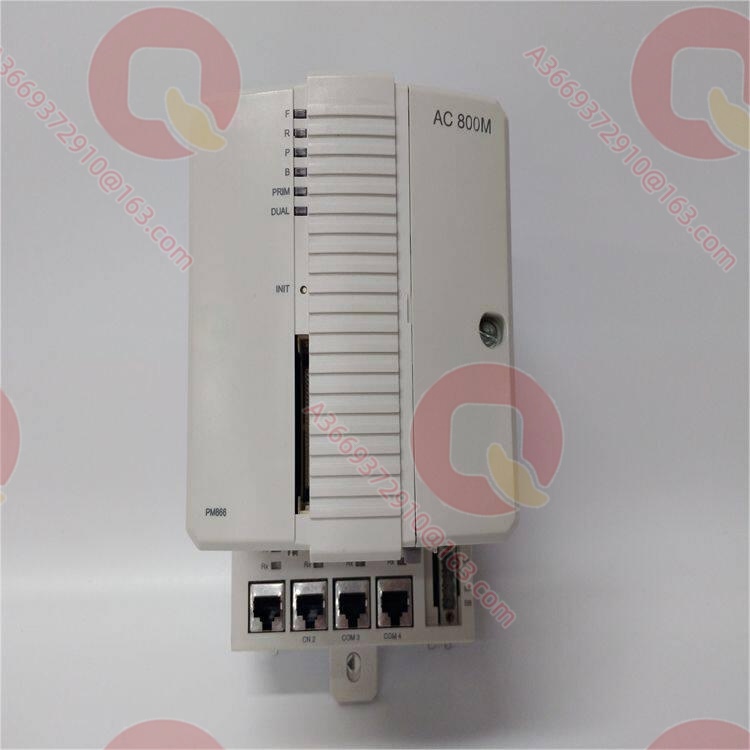

ABB PM866AK02 — это комплект резервированного процессорного модуля из семейства контроллеров AC 800M с номером изделия 3BSE081637R1. В состав комплекта входят два CPU PM866A, две базовые платы TP830, терминаторы ModuleBus TB807, кабель расширения CEX‑Bus TK850 и кабель RCU‑Link TK851, что позволяет создать полностью резервированную станцию управления для систем 800xA, Symphony Plus и других платформ автоматизации с высокими требованиями к надежности.automation.abb.com
С точки зрения архитектуры, PM866AK02 представляет собой не просто пару контроллеров, а интегрированное решение, объединяющее питание, связь по объединительной панели, переключение резерва и расширение ввода‑вывода в одном комплекте. Каждый PM866A содержит процессор MPC866, 64 МБ оперативной памяти, два порта Ethernet и два последовательных порта, поддерживая резервирование CPU, шины CEX‑Bus, интерфейсов связи и модулей S800 I/O. Время переключения в режиме резерва не превышает 10 мс, что отвечает требованиям электростанций, нефтехимических и других непрерывных производств к отсутствию незапланированных остановок.automation.abb.com
Для проектов, требующих высокой готовности, ABB PM866AK02 обеспечивает плавный переход от одноканального управления к резервированной архитектуре. Инженеры могут нарастить существующую станцию PM866, добавив CPU PM866A, резервные базовые платы и кабель RCU‑Link, существенно повысив коэффициент готовности при сохранении предыдущих инвестиций в аппаратное обеспечение и прикладное программное обеспечение.automation.abb.com
Технические характеристики
| Имя параметра | Значение |
|---|---|
| Модель продукта | PM866AK02 |
| Номер изделия | 3BSE081637R1 |
| Производитель | ABB |
| Тип продукта | Комплект резервированного процессорного модуля AC 800M |
| Тип процессора | MPC866, 133 МГцautomation.abb.com |
| Объем памяти | 64 МБ, доступно для приложения около 51,389 МБautomation.abb.com |
| ПЗУ для прошивки | 4 МБ Flash PROMautomation.abb.com |
| Интерфейс Ethernet | 2×RJ45, 10 Мбит/с, IEEE 802.3automation.abb.com |
| Последовательный интерфейс | 2×RS‑232C (RJ45), один общего назначения, один изолированный для сервисного инструментаautomation.abb.com |
| Напряжение питания | 24 В DC (19,2–30 В DC)automation.abb.com |
| Потребляемая мощность | Тип. 5,1 Вт, макс. 8,6 Втautomation.abb.com |
| Рабочая температура | 0 °C до +55 °Cautomation.abb.com |
| Степень защиты | IP20automation.abb.com |
| Способ монтажа | Монтаж на DIN-рейку с механизмом скольжения и фиксацииautomation.abb.com |
| Состав комплекта | 2×PM866A CPU + 2×TP830 базовая плата + 2×TB807 терминатор ModuleBus + 1×TK850 кабель расширения CEX‑Bus + 1×TK851 кабель RCU‑Link + 2×резервная батареяautomation.abb.com |
Основные особенности и преимущества
Высоконадежная резервированная архитектура и быстрое переключение без возмущений: основное преимущество ABB PM866AK02 — полностью резервированная структура. Два CPU PM866A устанавливаются на отдельные базовые платы TP830 и связываются кабелем RCU‑Link TK851, образуя резервированную пару. При отказе основного CPU система переключается на резервный не более чем за 10 мс, «замораживая» выходные сигналы на момент переключения, что исключает скачки управляющих воздействий. Это критически важно для управления турбинами, компрессорами и другими механизмами, где даже кратковременный сбой может привести к серьезным последствиям.automation.abb.com
Мощная вычислительная производительность и гибкая конфигурация задач: каждый PM866A на базе процессора MPC866 выполняет 1000 логических операций примерно за 0,09 мс и поддерживает время цикла задач до 1 мс. Контроллер допускает до 32 приложений, по 64 программы и 128 диаграмм в каждом, что позволяет реализовать сложные многоконтурные схемы регулирования и объемную последовательную логику. В процессах с многочисленными контурами температуры, давления и расхода это обеспечивает высокую точность регулирования и быстрый отклик на возмущения.automation.abb.com
Открытая стандартизованная связь и интеграция с внешними системами: каждый CPU имеет два порта Ethernet с поддержкой протоколов MMS и IAC, а через шину CEX‑Bus может быть расширен модулями Profibus DP, Modbus и другими интерфейсами. Это упрощает интеграцию PM866AK02 в существующие АСУ ТП, позволяет связывать его с сторонними PLC и SCADA, а также создавать единое информационное пространство предприятия без использования сложных шлюзов.automation.abb.com
Промышленное конструктивное исполнение и поддержка на протяжении всего жизненного цикла: комплект имеет степень защиты IP20, монтируется на DIN-рейку с помощью механизма «скользи и фиксируй» и предназначен для плотного монтажа в шкафах управления. Диапазон рабочих температур 0–55 °C, вибростойкость и полная сертификация EMC по стандартам EN 61000‑6‑4/6‑2 обеспечивают надежную работу в harsh‑условиях. Встроенные литиевые батареи, средства онлайн‑диагностики и резервирование позволяют снизить эксплуатационные расходы и упростить обслуживание.automation.abb.com
Области применения
На крупных тепловых электростанциях, парогазовых установках и вспомогательных системах АЭС ABB PM866AK02 используется как главный контроллер систем координированного управления (CCS), последовательного управления (SCS) и управления вспомогательным оборудованием. Резервированная архитектура гарантирует, что при отказе одного CPU или его базовой платы процесс управления не прервется, что повышает коэффициент готовности энергоблоков и снижает риск аварийных остановов.automation.abb.com
В нефтеперерабатывающей, нефтехимической и газоперерабатывающей промышленности PM866AK02 применяется на установках первичной перегонки, каталитического крекинга, гидроочистки и компрессорных станциях. Резервированный контроллер способен выдерживать одиночные отказы оборудования без потери управления процессом, что обеспечивает непрерывность выпуска продукции и безопасность персонала, а также создает основу для внедрения систем усовершенствованного управления (APC).automation.abb.com
В металлургии (машины непрерывного литья заготовок и прокатные станы), системах магистрального транспорта газа и нефти, крупных насосных и компрессорных станциях ABB PM866AK02 может выполнять функции локального или зонального резервированного контроллера, объединяя модули ввода‑вывода S800 по ModuleBus и полевые шины по CEX‑Bus, обеспечивая централизованное управление и защиту с возможностью поэтапного расширения системы.automation.abb.com
Сопутствующие товары
- PM866AK01: комплект одноканального (не резервированного) процессорного модуля, содержит один CPU PM866A и одну базовую плату TP830; представляет собой не резервированную версию PM866AK02.automation.abb.com
- PM866A: CPU высокой производительности для серии PM866, является основным компонентом комплекта PM866AK02.automation.abb.com
- TP830: базовая плата для контроллеров PM866/PM866A, предоставляет порты Ethernet, последовательные порты и подключение ModuleBus для каждого CPU в PM866AK02.automation.abb.com
- TB807: терминатор ModuleBus, используется для корректного согласования линии ModuleBus в комплекте PM866AK02.automation.abb.com
- TK850: кабель расширения CEX‑Bus, служит для связи сегментов CEX‑Bus или удаленных стоек с PM866AK02.automation.abb.com
- TK851: кабель RCU‑Link, соединяет два CPU PM866A для организации резервированной пары, ключевой элемент функции резервирования в PM866AK02.automation.abb.com
- BC810 / BC820: сегментаторы шины CEX‑Bus, применяемые совместно с PM866AK02 для повышения надежности связи и разделения шины на независимые сегменты.automation.abb.com
- DI810 / DO810: цифровые модули ввода‑вывода 24 В DC серии S800, работающие в паре с PM866AK02 для подключения дискретных сигналов и управления дискретными исполнительными механизмами.automation.abb.com
Установка и техническое обслуживание
Подготовка к установке: перед монтажом комплекта ABB PM866AK02 следует убедиться, что температура внутри шкафа управления находится в диапазоне 0–55 °C, предусмотрены足够的 вентиляционные зазоры и пространство для монтажа/демонтажа модулей. DIN-рейка должна быть надежно закреплена и заземлена, базовые платы TP830 установлены ровно, терминаторы TB807 подключены к ModuleBus, а кабели CEX‑Bus и RCU‑Link проложены с допустимыми радиусами изгиба. При установке CPU PM866A необходимо использовать антистатический браслет, плавно перемещать модуль по направляющим до фиксации, избегая чрезмерных усилий. Подключение питания 24 В DC следует выполнять с соблюдением полярности, а цепи резервного питания — с идентичной полярностью на обоих CPU.automation.abb.com
Рекомендации по обслуживанию: состояние PM866AK02 можно контролировать по светодиодным индикаторам на каждом CPU (Run, Error, Redundancy, Comm и др.), что позволяет оперативно оценивать работу основного и резервного контроллеров. Рекомендуется регулярно очищать фильтры шкафов управления, проводить тестовые переключения резерва (раз в 1–2 года) и проверять состояние батарей后备 питания. Замена батарей выполняется при включенном питании, чтобы избежать потери конфигурационной информации. Регулярное резервное копирование проектов и параметров в среде 800xA Control Builder и использование встроенных средств диагностики помогают сократить время восстановления после сбоев и продлить срок службы резервированной системы.automation.abb.com
Гарантия на продукцию
Мы предоставляем комплексную гарантию качества на каждый комплект ABB PM866AK02. Все CPU и базовые платы проходят функциональное тестирование и проверку на соответствие спецификациям ABB (процессор, память, Ethernet‑ и последовательные интерфейсы, логика резервирования) перед отправкой заказчику. На комплект распространяется стандартный гарантийный срок, в течение которого мы осуществляем ремонт или замену изделий, имеющих производственные дефекты, при соблюдении условий эксплуатации.
За счет налаженной логистики и присутствия на рынке промышленной автоматики мы обеспечиваем своевременную поставку PM866AK02, CPU PM866A, базовых плат TP830 и необходимых аксессуаров, а также предоставляем техническую поддержку по проектированию резервированных систем, конфигурированию и диагностике неисправностей, помогая заказчикам создавать высоконадежные и масштабируемые системы управления.
