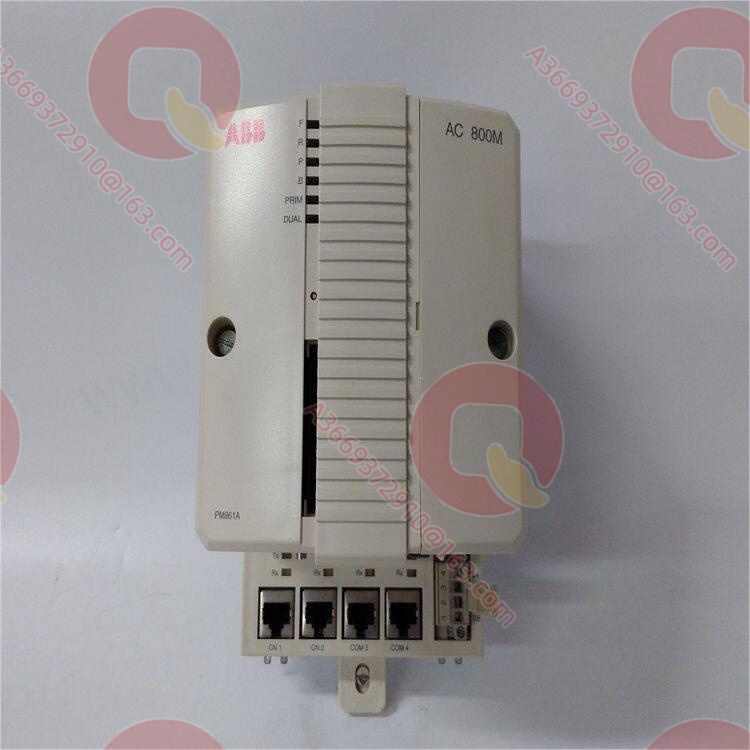

ABB PM861AK01 3BSE018157R1 Высокопроизводительный контроллер процессов ABB PM861AK01 3BSE018157R1

Обзор продукта

ABB PM861AK01 3BSE018157R1 — это высокопроизводительный процессорный модуль из семейства контроллеров AC 800M, являющийся ключевым вычислительным компонентом системы автоматизации 800xA. Как продвинутая модель в данной серии, этот модуль разработан специально для управления крупномасштабными процессами, сложного логического регулирования и обработки плотных потоков данных. По сравнению со стандартными моделями, PM861AK01 обладает большей вычислительной мощностью и ресурсами памяти, что позволяет ему легко управлять тысячами точек ввода/вывода в режиме реального времени. В архитектуре системы он выступает не только как «мозг», выполняющий логику, но и как диспетчер системной связи и диагностики, обеспечивая миллисекундную реакцию и точное исполнение команд на промышленном объекте.

Для решения строгих требований к точности управления и скорости отклика на крупных промышленных предприятиях, ABB PM861AK01 благодаря оптимизированной архитектуре RISC-процессора эффективно устраняет проблему увеличения времени цикла сканирования, характерную для традиционных контроллеров при многозадачной параллельной обработке. Его встроенная память большой емкости поддерживает сложные алгоритмы управления и буферизацию исторических данных, что делает его идеальным выбором для сфер электроэнергетики и нефтегазовой переработки, требующих сложного непрерывного управления и партионного менеджмента. Кроме того, модуль поддерживает конфигурацию горячего резервирования с высокой доступностью, обеспечивая переключение безударно при отказе основного контроллера, что устраняет риски, связанные с едиными точками отказа, и гарантирует непрерывность и безопасность критически важных производственных процессов.

Технические характеристики

Основные особенности и преимущества

Выдающаяся вычислительная производительность и нагрузочная способность: Ключевым преимуществом ABB PM861AK01 является его мощная вычислительная пропускная способность. По сравнению с базовыми моделями, он способен выполнять больше вычислений PID-контуров и логических диаграмм за более короткий цикл сканирования, что критически важно для приложений, чувствительных к задержкам времени, таких как регулирование скорости и управление турбинами. Конструкция с высоким запасом нагрузочной способности позволяет системе сохранять плавность отклика даже при загрузке точек ввода/вывода, близкой к максимальной, избегая производственных колебаний, вызванных перегрузкой контроллера.

Высоконадежный механизм резервирования: В системах управления критическими задачами PM861AK01 поддерживает конфигурацию горячего резерва с двумя процессорами. Через оптоволоконное соединение или Ethernet резервный контроллер синхронизирует базу данных и состояние работы с основным в режиме реального времени. В случае сбоя основного контроллера резервный берет управление на себя в течение миллисекунд, сохраняя выходные сигналы без возмущений. Этот механизм значительно повышает доступность системы по сравнению с нерезервированными системами и эффективно предотвращает потери сырья и повреждение оборудования из-за незапланированных простоев.

Гибкая архитектура связи и расширения: Модуль интегрирует два порта Ethernet с поддержкой протокола TCP/IP, что упрощает подключение к заводской информационной сети. Интерфейс ModuleBus позволяет контроллеру напрямую расширять удаленные станции I/O, снижая стоимость полевой проводки. Для сложных гибридных систем управления ABB PM861AK01 поддерживает различные полевые шины через карты расширения (Profibus DP, Modbus, Foundation Fieldbus), обеспечивая бесшовную интеграцию со сторонним оборудованием (например, преобразователями частоты, приборами), разрушая «острова автоматизации» и создавая прочную основу для общезаводского управления информацией.

Области применения

На крупных тепловых электростанциях и АЭС (обычный остров) ABB PM861AK01 часто используется в качестве основного контроллера системы координированного управления котлом и турбиной (CCS). Он отвечает за координацию скорости горения котла и нагрузки турбины, обработку сложных аналоговых контуров регулирования, обеспечивая стабильность давления и температуры пара при изменениях нагрузки. Его высоконадежная конструкция полностью соответствует строгим стандартам электроэнергетической отрасли, эффективно предотвращая незапланированные остановы из-за сбоев управления.

В нефтехимической промышленности и секторе переработки природного газа этот контроллер широко применяется для управления крупными ректификационными колоннами, реакторами и газовыми компрессорами. В суровых условиях эксплуатации с высокими температурами и давлением, а также наличием взрывоопасных сред, PM861AK01 обеспечивает нахождение параметров процесса в безопасном диапазоне благодаря точному последовательному управлению и логике блокировок. Кроме того, в системах управления станциями магистральных трубопроводов его мощные возможности обработки данных позволяют анализировать давление, расход и температуру в реальном времени, поддерживая удаленный мониторинг и интеллектуальную диспетчеризацию для обеспечения безопасности и эффективности транспортировки энергии.

Сопутствующие товары

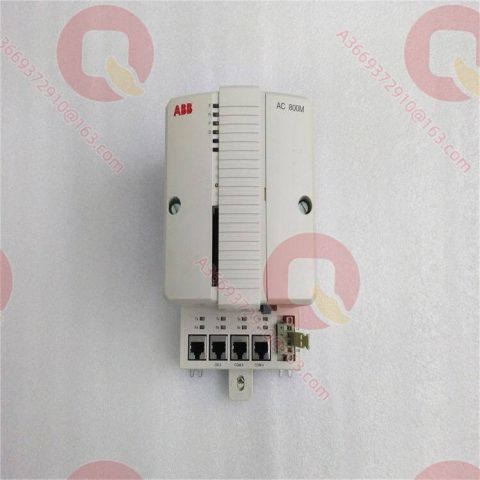

• PM860K01: Стандартный контроллер той же серии, производительность немного ниже, чем у PM861AK01, подходит для контуров управления среднего масштаба или некритических процессов.
• PM862K02: Более мощный контроллер в серии AC 800M, подходит для модернизации сверхкрупных систем с очень высокими требованиями к нагрузке.
• PM861: Базовая версия модели, PM861AK01 обычно является версией с определенными аппаратными улучшениями или конфигурацией.
• CI854A: Интерфейсный модуль связи Profibus DP/V1, часто используется с PM861AK01 для подключения большого количества сторонних полевых устройств.
• DI810: Модуль цифрового ввода 24В DC для сбора дискретных сигналов, считываемых контроллером через ModuleBus.
• DO810: Модуль цифрового вывода 24В DC для управления реле или контакторами под управлением логики PM861AK01.
• TU830V1: Терминальный блок для Ex I/O, используемый для монтажа и подключения искробезопасных модулей ввода/вывода в комплекте с контроллером.
• SD833: Модуль питания 24В DC, обеспечивающий стабильное питание системы AC 800M и поддерживающий резервную конфигурацию для бесперебойной работы PM861AK01.

Монтаж и обслуживание

Подготовка к монтажу: Перед установкой ABB PM861AK01 необходимо убедиться, что DIN-рейка в шкафу управления надежно заземлена, а сопротивление заземления соответствует промышленным стандартам (обычно менее 0.1 Ом) для экранирования электромагнитных помех. В месте установки следует предусмотреть достаточное горизонтальное пространство, особенно между соседними модулями или кабельными каналами; рекомендуется оставить вентиляционный зазор не менее 50 мм. При проверке проводки необходимо использовать калиброванный мультиметр для подтверждения, что напряжение питания находится в диапазоне 20.4В – 27.6В DC, а полярность соблюдена, чтобы избежать повреждения внутренних электронных компонентов обратным напряжением.

Рекомендации по обслуживанию: Регулярный осмотр является ключом к обеспечению долгосрочной стабильной работы PM861AK01. Персонал ТОиР должен уделять особое внимание индикаторам «RUN», «ERROR» и «Power» на передней панели модуля; если красный индикатор мигает или горит постоянно, необходимо немедленно считать системный журнал через инженерную станцию ABB для диагностики неисправностей. Рекомендуется проверять состояние вентиляторов шкафа управления и пылевых фильтров каждые два года, чтобы предотвратить перегрев из-за накопления пыли. Для систем с длительным сроком эксплуатации рекомендуется регулярно создавать резервные копии программы управления и файлов конфигурации параметров, а также следить за напряжением батарейки на плате, чтобы гарантировать сохранность программы при отключении электроэнергии и быстрое восстановление системы после перезагрузки.

Гарантия на продукцию

Мы понимаем строгие требования к качеству запчастей в системах промышленной автоматизации, поэтому все поставляемые модули ABB PM861AK01 проходят строгие функциональные испытания на стенде. Перед отправкой инженеры проводят самотестирование при включении питания, проверку связности коммуникационных портов и верификацию чтения/записи памяти, чтобы гарантировать соответствие каждого изделия техническим стандартам завода-изготовителя. Мы предоставляем гарантию сроком не менее 12 месяцев; в случае возникновения неисправностей по не зависящим от пользователя причинам в течение гарантийного срока мы осуществляем бесплатный ремонт или замену. Опираясь на нашу профессиональную техническую команду, мы также предоставляем удаленную техническую поддержку и консультации по подбору оборудования, гарантируя безопасную и эффективную работу вашей системы автоматизации.
