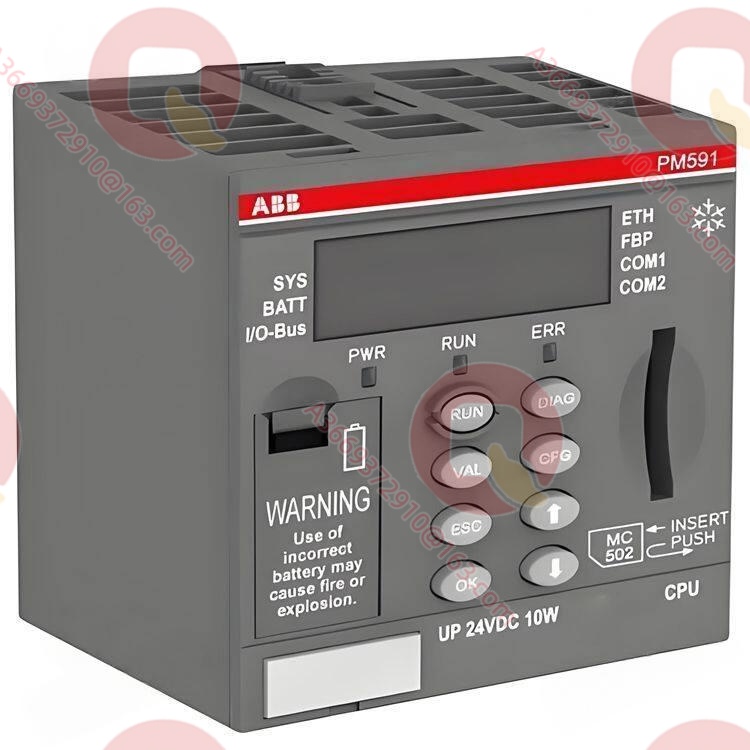

ABB PM591-ETH 1SAP150100R0270 Процессорный модуль AC500 PLC ABB PM591-ETH 1SAP150100R0270

Обзор продукта

ABB PM591-ETH 1SAP150100R0270 — это высокопроизводительный процессорный модуль PLC в серии AC500, оснащённый 4 МБ памяти программы, встроенным Ethernet и несколькими последовательными интерфейсами, предназначенный для средних и крупных систем управления с высокими требованиями к быстродействию и сетевой интеграции. Модель относится к верхней части линейки AC500 CPU и обеспечивает объём программы 4096 КБ с временем выполнения инструкций (битовые/словые/с плавающей точкой) около 0,002/0,006/0,006 мс на 1000 инструкций, что позволяет реализовывать сложные алгоритмы регулирования и обработки данныхe.abb.com+1. Благодаря интегрированному Ethernet-интерфейсу, двум настраиваемым портам RS232/485 и интерфейсу FBP (FieldBusPlug), PM591-ETH может одновременно взаимодействовать с верхними уровнями SCADA/MES, сторонним оборудованием и удалёнными модулями I/O, решая задачи интеграции разнородного оборудования в единую сеть.

В системной архитектуре модуль обычно выступает в роли центрального контроллера, выполняя логическое управление, ПИД-регулирование, архивирование данных и обмен информацией с внешними системами. На передней панели CPU расположены LCD-дисплей и функциональные клавиши, что позволяет инженерам на месте просматривать состояние CPU, нагрузку по сети и ключевые переменные без подключения программатораalliedelec.com+1. Для проектов, где требуется постепенный переход от последовательных сетей к промышленному Ethernet, 1SAP150100R0270 даёт сбалансированное решение по цене и производительности.Технические характеристики

Основные особенности и преимущества

Высокая производительность и большой объём памяти: Ключевое преимущество ABB PM591-ETH — 4 МБ памяти программы и короткое время выполнения инструкций, что позволяет обрабатывать сложные алгоритмы регулирования, управления движением и большие объёмы аналоговых сигналов без перегрузки CPUe.abb.com. По сравнению с контроллерами среднего класса, данная модель лучше подходит для задач с высокой интенсивностью обмена данными, сложной логикой и большим количеством одновременных сетевых соединений. Для приложений, требующих расчёта моделей, оптимизации или сложных цепочек последовательно-параллельных операций, 1SAP150100R0270 даёт достаточный запас по производительности.

Многосетевая и многопротокольная интеграция: Модуль оснащён встроенным Ethernet-портом 10/100 Мбит/с с поддержкой TCP/IP, UDP/IP и Modbus TCP, что обеспечивает прямое подключение к SCADA/MES-системамe.abb.com. Два независимых последовательных порта могут быть настроены как RS232 или RS485 и поддерживать протоколы Modbus RTU Master/Slave и другие промышленные протоколы, что упрощает интеграцию с частотными преобразователями, весовыми терминалами и панелями оператораalliedelec.com. Интерфейс FBP позволяет подключать модули FieldBusPlug для Profibus DP, CANopen, DeviceNet и других сетей, реализуя централизованное управление разнородным оборудованием через один CPUe.abb.com.

Обслуживание и диагностика на месте: LCD-дисплей и функциональные клавиши позволяют просматривать состояние CPU, сетевые интерфейсы и диагностическую информацию без ПК, что ускоряет поиск неисправностей на объектеe.abb.com. Слот для SD-карты используется для резервного копирования программы, конфигурации и обновления прошивки, снижая зависимость от инженерного ПОalliedelec.com+1. Для удалённых объектов можно интегрировать CPU в системы удалённого мониторинга через Web-сервер или OPC, что сокращает количество выездов персонала.

Масштабируемость и стоимость жизненного цикла: PM591-ETH поддерживает до 10 локальных модулей расширения S500 на шине I/O-Bus и до четырёх коммуникационных модулей одновременно, что позволяет строить сложные архитектуры с централизованным управлениемe.abb.com. Совместимость с другими CPU серии PM59x и PM595 обеспечивает возможность поэтапной модернизации системы. При более высокой начальной стоимости модуль обеспечивает длительный срок службы, высокую надёжность и широкие функциональные возможности, снижая общие затраты на модернизацию и эксплуатацию в течение жизненного цикла системы.Области применения

ABB PM591-ETH в основном применяется в средних и крупных проектах автоматизации, где требуются высокая производительность CPU, большой объём памяти и развитые сетевые функции. В электроэнергетике модуль используется в системах управления подстанциями, в системах управления вспомогательными механизмами на электростанциях и в системах мониторинга оборудования, обеспечивая обмен данными с верхними уровнями SCADA/EMS через Ethernetabb.com.

В нефтегазовой и нефтехимической промышленности 1SAP150100R0270 может выступать в роли основного контроллера технологических установок, систем последовательного управления и систем противоаварийной защиты, обеспечивая высокую надёжность и интеграцию в сложные сетевые архитектуры. В металлургии и целлюлозно-бумажной промышленности CPU применяются для управления непрерывными технологическими линиями, такими как прокатные станы, бумагоделательные машины, где требуется одновременная обработка большого числа аналоговых сигналов и高速 логическое управление.

В системах водоснабжения и водоотведения, на транспорте и в крупных машиностроительных линиях PM591-ETH выполняет функции центрального контроллера, объединяя Ethernet, последовательные каналы и полевые шины в единую систему управления и сбора данных.Сопутствующие товары

PM591: Базовый CPU той же серии без встроенного Ethernet, для приложений, где достаточно последовательной связи или расширения через полевые шины.
PM591-ARCNET: Версия CPU с интерфейсом ARCNET, для сетей на базе ARCNET.
PM590-ETH: CPU с объёмом памяти программы 2048 КБ, более доступная модель по сравнению с PM591-ETHe.abb.com.
PM592-ETH: Более производительный CPU той же платформы, для систем с большим объёмом I/O и более сложными задачами.
PM595-4ETH-F: Высокопроизводительный CPU с расширенными функциями Ethernet, для крупных распределённых систем.
Модули S500 I/O: Цифровые и аналоговые модули ввода‑вывода, используемые совместно с PM591-ETH для локального расширения.
CM574-ETH: Коммуникационный модуль AC500 для добавления дополнительных Ethernet- или последовательных интерфейсов.
Модули FieldBusPlug: Позволяют подключать PM591-ETH к сетям Profibus DP, CANopen, DeviceNet через интерфейс FBP.Монтаж и техническое обслуживание

Подготовка к монтажу: Перед установкой ABB PM591-ETH необходимо убедиться, что температура в шкафу управления находится в диапазоне 0–60 °C, и обеспечен достаточный объём воздуха для естественной конвекцииe.abb.com. Модуль монтируется на DIN-рейку 35 мм в соответствии с IEC 60715; при вертикальном монтаже необходимо учитывать снижение допустимой нагрузки. Перед подключением питания следует проверить качество напряжения 24 В DC, отсутствие пульсаций и помех, а также выполнить защитное заземление и экранирование сигнальных кабелей. Для Ethernet- и последовательных интерфейсов рекомендуется использовать промышленные экранированные кабели, прокладываемые на безопасном расстоянии от силовых цепей. Слот SD-карты и разъём FBP следует открывать только при отключенном питании, чтобы избежать повреждения интерфейсов.Рекомендации по обслуживанию: В процессе эксплуатации рекомендуется периодически проверять состояние индикаторов на CPU, температуру в шкафу и отсутствие загрязнений вентиляционных отверстий. С помощью LCD-дисплея можно отслеживать время наработки, статистику коммуникаций и системные ошибки, что позволяет выявлять проблемы на ранней стадии. Во время плановых остановок следует выполнять резервное копирование программы и конфигурации на SD-карту, проверять затяжку клемм и состояние кабельных вводов. При возникновении сбоев питания или сетевых проблем необходимо проверить качество питания, заземление и монтаж кабелей, а при необходимости использовать инженерные средства ABB для углублённой диагностики. Для модулей PM591-ETH, работающих в тяжёлых условиях, рекомендуется проводить ревизию шкафа и проверку соединений каждые 3–5 лет.Гарантия на продукцию

Поставляемый ABB PM591-ETH 1SAP150100R0270 является оригинальным продуктом ABB и проходит входной контроль и функциональное тестирование с использованием специализированного оборудованияple.vn+1. Как эксперт в области промышленной автоматизации, мы обеспечиваем стабильные поставки запасных частей и предлагаем стандартную гарантию на все поставляемые изделия. В случае обнаружения заводского дефекта в течение гарантийного срока мы осуществляем бесплатную замену модуля. Наши специалисты готовы оказать консультационную поддержку по выбору конфигурации CPU, подбору модулей I/O и коммуникационных модулей, а также по вопросам интеграции и диагностики систем на базе AC500, обеспечивая бесперебойную работу Вашего производства.
