Обзор продукта

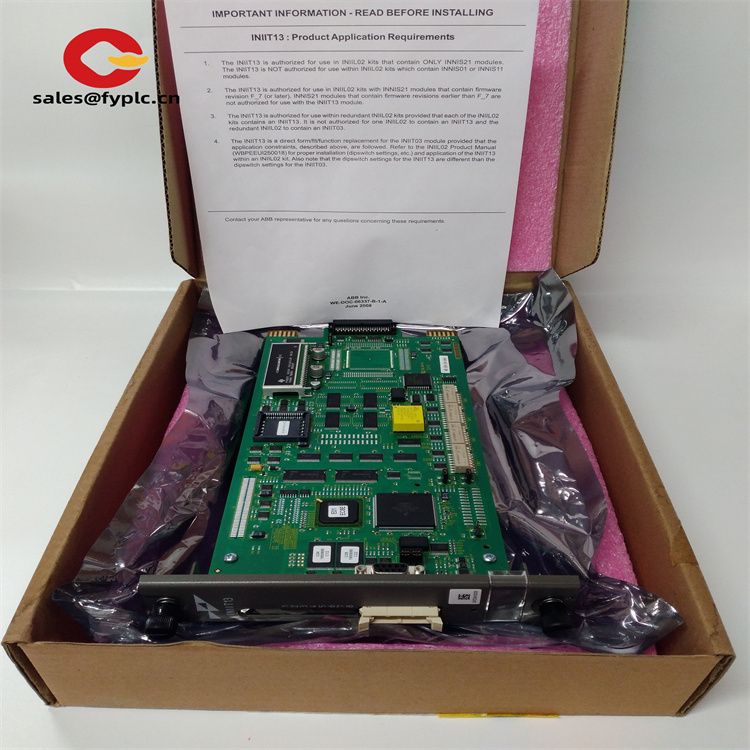

Модуль INIIT13 от ABB — это высокопроизводительный модуль аналогового ввода/вывода распределенной системы управления (DCS) ABB Bailey INFI 90, разработанный для промышленной автоматизации и управления процессами. Он предоставляет 8 каналов аналогового ввода и 4 канала аналогового вывода, поддерживая множество промышленных стандартных типов сигналов (например, 4–20 мА, 0–10 В, ±10 В) для точного сбора данных с датчиков и управления приводами в системах с обратной связью. INIIT13 обладает разрешением входа 16 бит и разрешением выхода 12 бит, обеспечивая точность преобразования сигнала до ±0.1% (вход) и ±0.2% (выход), что соответствует строгим требованиям к надежности в таких отраслях, как энергетика и химическая промышленность. Его компактная модульная конструкция (100мм × 75мм × 20мм) и крепление на DIN-рейку облегчают интеграцию в существующие системы INFI 90, в то время как seamless связь с контроллерами DCS через шину RS-485 значительно повышает скорость отклика и стабильность системы.
Являясь ключевым компонентом серии INFI 90, INIIT13 превосходно работает в суровых промышленных условиях. Модуль включает защиту от перенапряжения, перегрузки по току и короткого замыкания, а также светодиодные индикаторы состояния, поддерживающие удаленный мониторинг и устранение неисправностей. Кроме того, его широкий диапазон рабочих температур (-20°C до +70°C) и степень защиты IP65 обеспечивают длительную стабильную работу в условиях высокой температуры и запыленности, существенно снижая затраты на техническое обслуживание.
Технические характеристики
| Наименование параметра | Значение параметра |
|---|---|
| Модель продукта | INIIT13 |
| Производитель | ABB (ранее Bailey Controls) |
| Тип продукта | Модуль аналогового ввода/вывода |
| Каналы аналогового ввода | 8 каналов |
| Каналы аналогового вывода | 4 канала |
| Типы входных сигналов | 4–20 мА, 0–10 В, ±10 В |
| Типы выходных сигналов | 0–10 В, 4–20 мА |
| Разрешение входа | 16 бит |
| Разрешение выхода | 12 бит |
| Точность | ±0.1% (вход), ±0.2% (выход) |
| Протокол связи | RS-485 (системная шина INFI 90) |
| Рабочее напряжение | 24В постоянного тока (±10%) |
| Рабочая температура | -20°C до +70°C |
| Температура хранения | -40°C до +85°C |
| Степень защиты | IP65 |
| Габариты (Ш×В×Г) | 100мм × 75мм × 20мм |
| Вес | 0.5кг |
| Входное сопротивление | 250Ом (ток), 10МОм (напряжение) |
| Выходная нагрузка | 500Ом (ток), 10кОм (напряжение) |
Ключевые особенности и преимущества
INIIT13 выделяется благодаря высокоточной обработке сигналов и robust адаптивности к окружающей среде. Модуль использует high-resolution АЦП 16 бит и ЦАП 12 бит, обеспечивая, чтобы ошибки измерения и управления ключевыми переменными процесса (например, давление, температура, расход) оставались below ±0.2%, significantly повышая consistency процесса. Его входные/выходные каналы поддерживают multiple промышленные стандартные сигналы (например, 4–20мА, 0–10В), allowing прямое подключение к преобразователям, позиционерам клапанов и другим полевым устройствам без additional модулей conditioning сигналов, reducing сложность системы и стоимость.
Прочная конструкция модуля подходит для demanding условий. Полностью изолированные схемы и встроенные функции защиты (перенапряжение, перегрузка по току, короткое замыкание) effectively предотвращают полевые помехи и повреждение оборудования, в то время как wide диапазон рабочих температур (-20°C до +70°C) ensures стабильная работа в high-temperature средах, таких как электростанции и химические заводы. Кроме того, INIIT13 предлагает интеграцию Plug-and-Play с системой INFI 90, упрощая конфигурацию. Используя инструменты инжиниринга ABB (например, Bailey Net 90), можно выполнять удаленную корректировку параметров и диагностику в реальном времени, drastically сокращая время простоя.
Области применения
INIIT13 широко используется в промышленных сценариях, требующих высокоточного управления процессами:
Энергетика: Мониторит параметры температуры и давления турбин на тепловых или атомных электростанциях и регулирует топливные клапаны через аналоговые выходы для обеспечения эффективности и безопасности генерации. Например, INIIT13 может получать сигналы давления котла в реальном времени и управлять открытием клапана питательной воды.
Водоподготовка: Используется на муниципальных водозаборах или очистных сооружениях для сбора данных о качестве воды (например, pH, мутность) с помощью датчиков и управления дозирующими насосами для обеспечения соответствия экологическим стандартам.
Химическая и нефтеперерабатывающая промышленность: Мониторит температуру, давление и расход в реакторах, управляя регулирующими клапанами для корректировки соотношения сырья и поддержания стабильности реакции. Высокая помехозащищенность модуля особенно подходит для взрывоопасных зон (например, Ex Zone 1/Div.1).
Промышленное производство: Интегрируется в автоматизированные производственные линии для предоставления аналоговых интерфейсов для роботов и конвейерных систем, enabling точное управление движением и управление энергопотреблением.
Связанные продукты
IMHSS03: Модуль гидравлического сервопривода (Hydraulic Servo Slave), работает совместно с INIIT13 для обеспечения точного позиционного управления турбинами или клапанами.
IMASI23: Модуль аналогового ввода (Analog Input Slave module), специализированный для high-density сбора сигналов температуры и напряжения, expanding входную capacity системы.
IMDSI14: Модуль цифрового ввода (Digital Input Slave module), обрабатывает сигналы состояния переключателей, дополняя digital потребности управления INIIT13.
IMFCS01: Модуль счетчика частоты (Frequency Counter Slave module), подходит для сценариев мониторинга скорости, работает с INIIT13 для построения complete цепи управления.
SPIIT13: Совместимая модель INIIT13, с similar функциями, often используемая для модернизации системы или замены запасных частей.
CI840: Модуль интерфейса связи (Communication Interface module), обеспечивает redundant сетевое подключение для систем INFI 90, enhancing надежность передачи данных для INIIT13.
Монтаж и техническое обслуживание
Подготовка к монтажу: Убедитесь, что питание стойки INFI 90 составляет 24В постоянного тока (колебание ≤10%) и приготовьте DIN-рейку и prefabricated кабели (например, NKHS03-15). Выполняйте монтаж при отключенном питании. Вставьте модуль INIIT13 в слот стойки, убедившись в надежности соединения с backplane. Для подключения проводов следуйте схеме клемм: подключите аналоговые входные сигналы к designated клеммам (например, 1A-8A), а выходные сигналы — к клеммам нагрузки (например, 1B-4B), обращая внимание на полярность сигнала и экранное заземление для минимизации помех.
Рекомендации по техническому обслуживанию: Модуль не требует технического обслуживания по конструкции, но регулярно проверяйте статус светодиодов на передней панели — постоянный зеленый свет indicates нормальную работу, мигающий красный свет указывает на неисправности связи или ошибки каналов. Используйте инструменты инжиниринга ABB для online калибровки нуля и диапазона и просмотра истории неисправностей. В запыленных условиях очищайте поверхность теплоотвода модуля каждые шесть месяцев для обеспечения эффективного охлаждения. В системах с горячей заменой проверяйте адрес и конфигурацию нового модуля перед заменой INIIT13.
Гарантия на продукт
ABB предоставляет всесторонние обязательства по качеству и техническую поддержку для INIIT13. Модуль соответствует международным стандартам, таким как IEC 61158-2, и имеет сертификаты CE и UL, гарантируя безопасность и совместимость в промышленных условиях. Пользователи получают 12-месячную гарантию, покрывающую ремонт или замену из-за дефектов материалов или изготовления. Глобальная сеть ABB предлагает удаленную диагностику и полевую техническую поддержку. Пользователи также могут получить доступ к технической документации, инструментам конфигурации и обновлениям прошивки через официальные платформы для обеспечения оптимальной производительности в течение всего жизненного цикла INIIT13.
