Обзор продукта
Цифровой входной ведомый модуль ABB IMDSI02 — это высокопроизводительное устройство в распределенной системе управления Bailey Infi 90, предназначенное для сбора дискретных сигналов в промышленной автоматизации. Он имеет 16 независимых цифровых входных каналов, поддерживающих напряжения 24 В постоянного тока, 125 В постоянного тока и 120 В переменного тока, надежно принимая контактные сигналы от полевых устройств, таких как переключатели, контакторы и датчики. Как ключевой компонент ввода-вывода платформы INFI-90, IMDSI02 взаимодействует с главными контроллерами (например, серии IMMFP) через шину backplane для мониторинга и управления процессами в реальном времени, что делает его подходящим для энергетики, химической промышленности и металлургии с жесткими требованиями к надежности сигнала.

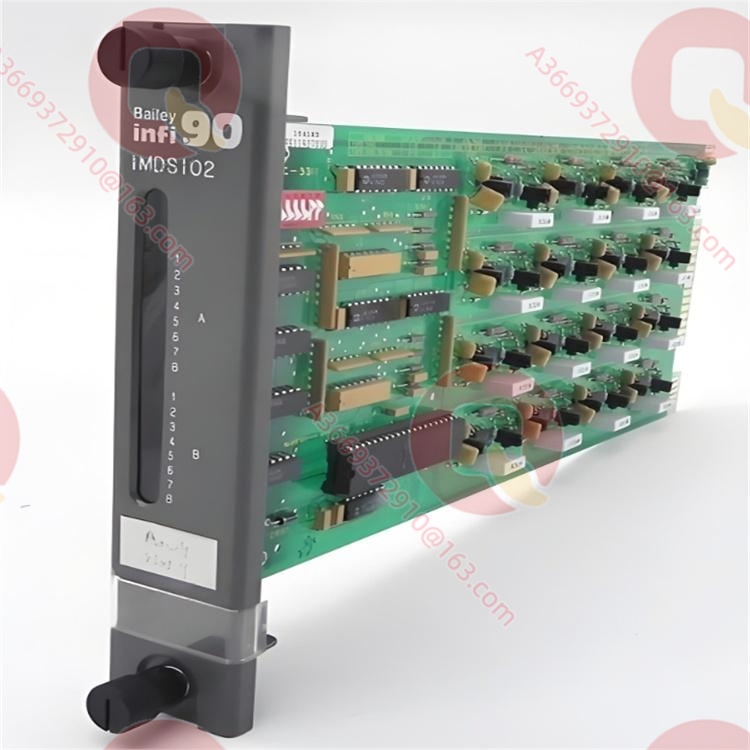

Модуль имеет компактную модульную конструкцию с 16 светодиодными индикаторами состояния каналов на передней панели для визуализации состояния активации. Его оптоэлектронная изоляция подавляет электромагнитные помехи, обеспечивая точную передачу сигналов в зашумленных промышленных средах. ABB IMDSI02 требует сопряжения с клеммной коробкой NTDI01 для настройки параметров ввода с помощью перемычек, упрощая интеграцию системы. Возможность горячей замены позволяет производить замену онлайн, значительно сокращая время простоя системы и повышая операционную эффективность.
Технические характеристики
Модель продукта | IMDSI02
Производитель | ABB
Тип продукта | Ведомый модуль цифрового ввода
Входные каналы | 16 (две независимые группы по 8)
Поддерживаемые входные напряжения | 24 В постоянного тока, 125 В постоянного тока, 120 В переменного тока
Потребление питания | +5 В постоянного тока, 80 мА
Потребляемая мощность | <1 Вт
Протокол связи | Протокол шины backplane INFI-90
Напряжение изоляции | Изоляция между каналами (14 независимых, 2 с общим плюсом)
Индикация состояния | 16 светодиодов на передней панели (красный для активации)
Рабочая температура | от -20°C до +70°C
Степень защиты | IP20
Габариты | Прибл. 33.0 см × 17.8 см × 5.1 см
Вес | Прибл. 0.3 кг
Ключевые особенности и преимущества
Высокая надежность сбора сигналов: ABB IMDSI02 использует канальную оптоэлектронную изоляцию, выдерживающую 2500 В переменного тока, эффективно предотвращая синфазные помехи и контуры заземления в суровых условиях (например, near частотных преобразователей). Широкий диапазон входных напряжений (24-120 В переменного/постоянного тока) совместим с основными промышленными датчиками и исполнительными механизмами, устраняя необходимость дополнительной обработки сигнала.
Гибкая конфигурация и диагностика: Модуль поддерживает настройку типа ввода (постоянный/переменный ток) через перемычки на клеммной коробке NTDI01 и может быть настроен для двух независимых групп мониторинга. Светодиодные индикаторы на канал обеспечивают визуальную обратную связь в реальном времени в сочетании с диагностикой системы INFI-90 (например, обнаружение короткого замыкания/обрыва провода) для быстрой локализации неисправностей.
Беспроблемная интеграция в систему: Как нативный компонент INFI-90, IMDSI02 полностью совместим с главными контроллерами ABB Bailey (например, IMMFP12) и коммуникационными модулями (например, INICT03A), поддерживает горячую замену. Компактная конструкция экономит место в панели, а модульность упрощает управление запасными частями и снижает затраты на жизненный цикл.
Области применения
ABB IMDSI02 широко используется в энергоавтоматике для мониторинга состояния автоматических выключателей, сбора сигналов защитных устройств и управления переключением ответвлений трансформаторов, с высокой изоляцией, подходящей для распределительных устройств высокого напряжения. На химических заводах он собирает сигналы ограничения клапанов, состояния насосов и контакты блокировок безопасности, обеспечивая надежность процесса. В металлургии он подключается к концевым выключателям и энкодерам для позиционирования прокатных станов и мониторинга состояния конвейеров.
Кроме того, модуль применяется в очистке сточных вод для сигналов уровневых переключателей насосных станций и в автоматизации зданий для интеграции системы пожарной сигнализации (дымовые извещатели, аварийные остановы). Его широкий температурный диапазон (от -20°C до +70°C) адаптируется к уличным шкафам, а поддержка multiple напряжений соответствует глобальным промышленным стандартам.
Связанные продукты
- NTDI01: Клеммная коробка для подключения сигналов IMDSI02 и настройки перемычек
- IMMFP12: Многофункциональный процессор, главный контроллер INFI-90 для обработки данных IMDSI02
- IMDSI14: Усовершенствованный 16-канальный модуль цифрового ввода с более высокой частотой дискретизации
- IMASI23: Модуль аналогового ввода для сигналов датчиков температуры/давления, дополняющий IMDSI02
- INICT03A: Сетевой интерфейсный модуль, обеспечивающий связь IMDSI02 с системами управления верхнего уровня
Установка и техническое обслуживание
Подготовка к установке: Проверьте совместимость слота стойки INFI-90 и убедитесь, что настройки перемычек клемм NTDI01 соответствуют полевым типам сигналов (напряжение/ток). Используйте экранированные витые пары, избегайте параллельной прокладки с силовыми кабелями и обеспечивайте сопротивление заземления стойки <1 Ом.
Техническое обслуживание: Регулярно очищайте пыль с вентиляционных отверстий на передней панели модуля и проверяйте светодиодные индикаторы. Ежеквартально считывайте количество ошибок каналов через программное обеспечение ABB Control Builder Plus; рекомендуется ежегодная калибровка входного сигнала. Отключите модуль через программное обеспечение перед горячей заменой, чтобы предотвратить прерывания связи шины.
Гарантия на продукт
ABB предлагает 12-месячную гарантию на IMDSI02, покрывая дефекты материалов и изготовления. Клиенты получают доступ к глобальному центру технической поддержки ABB для удаленной диагностики и при необходимости консультаций на месте. Модуль соответствует стандартам CE, UL, а расширенные гарантийные планы (до 5 лет) обеспечивают приоритетные поставки запасных частей.
