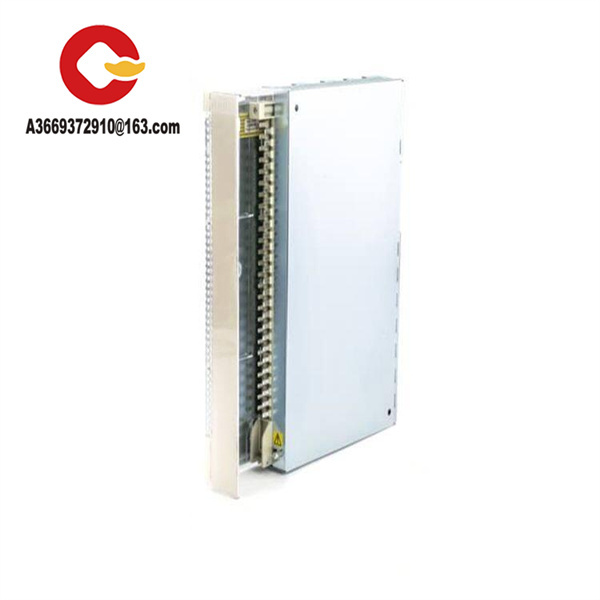

Обзор продукта
Модуль расширения шины ввода/вывода ABB CI610 3BHT300003R1 — это высокопроизводительный модуль, разработанный для систем промышленной автоматизации ABB (например, AC 800F) для обеспечения дальней и высоконадежной передачи данных между управляющими блоками и распределенными станциями ввода/вывода. Как ключевой компонент для расширения шины, этот модуль эффективно увеличивает расстояние связи (до 2000 метров) и совместим с промышленными полевыми шинами, такими как PROFIBUS DPv1 и CI (Control Information), обеспечивая стабильный обмен данными в реальном времени в сложных промышленных условиях. Модуль CI610 3BHT300003R1 имеет компактную модульную конструкцию (ширина 40мм, высота 273мм, глубина 252мм), поддерживает монтаж на DIN-рейку, работает в широком диапазоне напряжений (24В постоянного тока до 120В переменного тока) и надежно функционирует в широком температурном диапазоне от -25°C до +60°C со степенью защиты IP20, что делает его пригодным для таких отраслей, как энергетика, нефтехимия, цементная промышленность и очистка воды.
Являясь ключевой частью систем автоматизации ABB, модуль CI610 3BHT300003R1 обладает высокой помехозащищенностью и целостностью сигнала, со встроенными механизмами обнаружения ошибок для минимизации простоев системы и повышения общей производительности. Модуль поддерживает горячую замену для удобства обслуживания и модернизации, а его robust электрические характеристики (например, обработка входного тока 10мА, 20мА на канал выхода) обеспечивают долговечность в тяжелых промышленных условиях. Благодаря seamless интеграции в существующие сети управления ABB (например, системы Advant OCS, 800xA) модуль значительно повышает гибкость и масштабируемость системы, предоставляя экономичное решение для распределенного управления.
Технические характеристики
| Наименование параметра | Значение параметра |
|---|---|
| Модель продукта | CI610 3BHT300003R1 |
| Производитель | ABB |
| Тип продукта | Модуль расширения шины ввода/вывода (I/O Bus Extender Module) |
| Номер заказа | 3BHT300003R1 |
| Протоколы связи | PROFIBUS DPv1, CI (Control Information) |
| Макс. расстояние связи | 2000 метров |
| Рабочее напряжение | 24 В постоянного тока / 120 В переменного тока |
| Обработка входного тока | 10мА |
| Обработка выходного тока (на канал) | 20мА |
| Рабочая температура | -25°C до +60°C |
| Степень защиты | IP20 |
| Габариты (Ш×В×Г) | 40 мм × 273 мм × 252 мм |
| Вес | 1.195 кг |
| Способ монтажа | DIN-рейка |
| Поддержка горячей замены | Да |
| Сертификации | RoHS (соответствует Директиве ЕС 2011/65/EU) |
Ключевые особенности и преимущества
Модуль CI610 3BHT300003R1 отличается мощными возможностями расширения связи и адаптивностью к промышленной среде. Поддерживая протоколы PROFIBUS DPv1 и CI, он seamlessly интегрируется с системами ABB Pro Control и другими компонентами автоматизации, обеспечивая высокоскоростную передачу данных (до 100 Мбит/с) с низкой задержкой для задач реального времени. Его расширенный диапазон связи (до 2000 метров) позволяет размещать распределенный ввод/вывод далеко от центрального контроллера, значительно повышая гибкость компоновки системы, especially для крупных заводов или обширных площадок.
Конструкция модуля ориентирована на надежность и удобство обслуживания. Его прочная конструкция и широкий рабочий температурный диапазон (-25°C до +60°C) выдерживают суровые условия, такие как пыль и колебания температуры, а степень защиты IP20 обеспечивает базовую защиту от пыли. Встроенный advanced механизм обнаружения ошибок способствует быстрой локализации неисправностей, reducing внеплановых простоев. Поддержка горячей замены позволяет заменять или модернизировать модуль без остановки системы, упрощая обслуживание и снижая эксплуатационные расходы. Кроме того, низкое энергопотребление модуля и эффективная обработка сигналов (например, 20мА на канал выхода) обеспечивают энергоэффективность и целостность сигнала.
Области применения
Модуль CI610 3BHT300003R1 широко используется в отраслях, требующих надежного распределенного управления:
- Энергетика: В распределенных системах управления (DCS) тепловых или атомных электростанций, extending доступ ввода/вывода для контроллеров AC 800F для дистанционного мониторинга и управления генераторами, трансформаторами и т.д..
- Нефтехимия: На НПЗ или химических заводах, подключение удаленных станций ввода/вывода через сети PROFIBUS DP для точного сбора температуры, давления, расхода и управления приводами.
- Очистка воды и охрана окружающей среды: Интеграция в системы автоматизации очистки муниципальных вод или сточных вод для дистанционного мониторинга насосов и клапанов, optimizing эффективности процесса.
- Цементная и металлургическая промышленность: Расширение сетей управления в автоматизации производственных линий для покрытия удаленных узлов, таких как обработка сырья и управление печами.
- Морские и тяжелые машины: Обеспечение надежных решений связи для распределенного ввода/вывода для судовых энергетических систем или крупного оборудования.
Связанные продукты
- ABB CI615: Соединитель шины ввода/вывода (I/O bus coupler), работает совместно с CI610 для дальнейшего расширения и соединения сетей шины.
- ABB CI541: Дополнительный модуль интерфейса PROFIBUS, дополняет CI610 для расширения возможностей связи PROFIBUS DP.
- ABB AC 800F Controller: Часто используется в паре с CI610 для построения complete распределенных систем управления.
- ABB PM856AK01: Высокопроизводительный процессорный модуль серии AC800M, может взаимодействовать с CI610 для сложных задач управления.
- ABB AI830: Модуль аналогового ввода, часть удаленных станций ввода/вывода, связывается с главным контроллером через CI610.
- ABB SD822: Модуль питания обеспечивает стабильное питание для систем, включающих CI610.
Монтаж и техническое обслуживание
Подготовка к монтажу: Убедитесь, что источник питания системы соответствует требованиям модуля (24В постоянного тока или 120В переменного тока) и приготовьте DIN-рейки и инструменты. Устанавливайте в пределах указанного температурного диапазона, избегая источников сильных электромагнитных помех. Закрепите модуль на DIN-рейке и следуйте схемам клемм для подключения проводов, обеспечивая правильное заземление экранов кабелей связи для уменьшения помех.
Рекомендации по техническому обслуживанию: Модуль CI610 3BHT300003R1 поддерживает горячую замену; замена не требует отключения питания системы, но должна выполняться квалифицированным персоналом. Регулярно проверяйте состояние модуля и очищайте вентиляционные отверстия от скопления пыли, влияющей на теплоотвод. Используйте системные диагностические инструменты для мониторинга счетчиков ошибок связи для раннего обнаружения потенциальных проблем. В коррозионных или условиях с высокой вибрацией увеличивайте частоту проверок для обеспечения надежности соединений.
Гарантия на продукт
ABB предоставляет всесторонние гарантии качества для модуля CI610 3BHT300003R1. Продукт соответствует международным стандартам, таким как RoHS, обеспечивая экологическую безопасность и соответствие требованиям. Пользователи обычно получают гарантийный срок 12 месяцев. Глобальная сеть технической поддержки ABB предлагает удаленную диагностику и необходимые услуги на месте. Пользователи могут получить доступ к технической документации и обновлениям прошивки через официальные каналы
