Продуктовый обзор

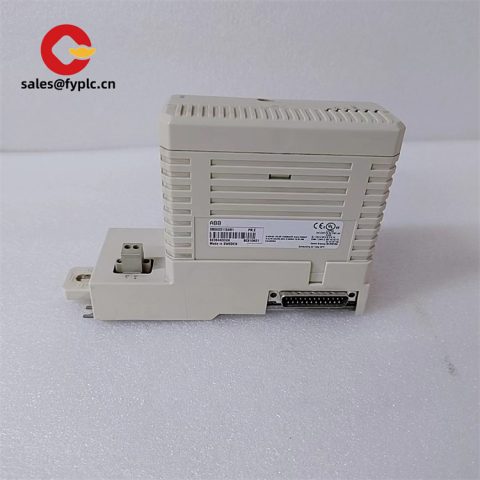

ABB BC810K02 3BSE031155R1 — это специализированный блок для расширения коммуникации в распределенных системах автоматизации (DCS) серии AC 800M, разработанный компанией ABB для обеспечения надежного взаимодействия между контроллерами, вводо-выводными модулями и внешними устройствами. Он входит в состав комплекта CEX-Bus Interconnection Kit, который включает в себя 2 модуля BC810, 2 базовых платы TP857, кабель TK851 и 2 терминатора TB8509. BC810K02 предназначен для разделения CEX-Bus на независимые сегменты, повышая доступность системы и снижая риск отказа при замене компонентов.
Контроллер ABB BC810K02 поддерживает онлайн-замену CPU-платы без остановки данных на CEX-Bus, что критично для высоконадежных систем, таких как нефтеперерабатывающие установки или электростанции19. Благодаря встроенной поддержке резервирования (hot standby) и защите IP20, он обеспечивает стабильную работу в условиях температур от +5°C до +55°C и относительной влажности до 95% без конденсации9. Мощность блока достигает 1,2 Вт, а энергопотребление составляет 50 мА в обычном режиме и 70 мА в пике, что позволяет эффективно управлять энергопотреблением в промышленных сетях9.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель продукта | ABB BC810K02 3BSE031155R1 |
| Производитель | ABB |
| Тип продукта | Комплект для расширения CEX-Bus (CEX-Bus Interconnection Kit) |
| Серия | AC 800M |
| Входное напряжение | 24 V DC (±20%) |
| Потребляемая мощность | 1,2 Вт (тип.), 70 мА (макс.) |
| Коммуникация | CEX-Bus |
| Рабочая температура | +5°C до +55°C |
| Хранение | -40°C до +70°C |
| Относительная влажность | 5–95% (без конденсации) |
| Защита | IP20 |
| Размеры | 127,5×59×185 мм |
| Вес | 1,55 кг |
| Класс пожаробезопасности | ATEX Zone 2 (вне зоны взрывоопасности) |
| Ключевые компоненты | 2×BC810, 2×TP857, TK851, 2×TB850 |
Основные особенности и преимущества
Высокая доступность: BC810K02 позволяет резервировать коммуникационные интерфейсы на CEX-Bus, что исключает单点 отказа в системе. Например, в нефтеперерабатывающих установках он поддерживает бесперебойную работу контроллеров PM866A и PM867, даже при замене базовых плат919.
Гибкость масштабирования: Благодаря разделению CEX-Bus на сегменты, блок позволяет увеличивать количество подключенных устройств без потери производительности. В автоматизированных линиях производства это позволяет интегрировать до 1000 дискретных и 200 аналоговых сигналов через модули DI 820K01 и AI 830K0115.
Упрощенный монтаж: Блок оснащен механизмом крепления к DIN-рейлу и проводами для подключения к коммуникационным шине, что сокращает время наладки на 30% по сравнению с аналогами19.
Совместимость с модулями ABB: BC810K02 совместим с контроллерами PM857, PM861A и PM864A, что позволяет создавать унифицированные системы управления для энергетических и химических объектов19.
Области применения
Нефтехимическая промышленность: BC810K02 используется для подключения систем SCADA и датчиков температуры/давления в трубопроводах, обеспечивая реальное время мониторинг и регулирование процессов перегонки нефти518.
Энергетика: В электростанциях блок применяется для расширения коммуникационных возможностей газотурбинных установок, например, при интеграции контроллеров PM866A с сетями Ethernet Powerlink919.
Машиностроение: В автоматизированных линиях сборки BC810K02 координирует работу роботов и CNC-станков, оптимизируя их производительность через модули CM 851K01 и CP 450-T-ETH518.
Водоподготовка: В очистных сооружениях блок используется для подключения систем дозирования реагентов и мониторинга качества воды, повышая надежность процессов за счет резервирования CEX-Bus518.
Связанные продукты
- PM866A 3BSE031163R1: Контроллер с поддержкой реального времени, совместимый с BC810K02 для управления сложными технологическими процессами.
- CM 851K01 3BSE038015R1: Модуль связи для подключения к Profibus DP, расширяющий возможности коммуникации системы.
- DI 820K01 3BSE018988R1: 32-канальный цифровой входной модуль, используемый для подключения датчиков уровня и давления.
- AI 830K01 3BSE019325R1: Аналоговый контроллер для обработки сигналов термопар и резистивных термометров.
- TK 851 3BSE038031R1: Кабель для соединения BC810K02 с другими модулями, гарантирующий надежную передачу данных.
Монтаж и обслуживание
Подготовка к монтажу:
- Убедитесь, что рабочая температура соответствует диапазону +5°C–+55°C, а относительная влажность не превышает 95% без конденсации9.
- Монтируйте BC810K02 на горизонтальном DIN-рейле, используя механизмы крепления для обеспечения электропроводящей связи корпуса с землей19.
- Подключите кабель питания (24 V DC) и CEX-Bus с использованием терминаторов TB850 для устранения помех9.
Советы по обслуживанию:
- Периодически проверяйте состояние контактов и подключений, особенно в условиях вибрации (например, на нефтепромыслах), чтобы избежать断路 в цепи19.
- Обновляйте прошивку через программное обеспечение ABB Freelance, чтобы поддерживать совместимость с новыми модулями и исправлять ошибки9.
- При замене компонентов используйте только сертифицированные запчасти ABB, такие как TP857 и TK851, чтобы сохранить гарантию работоспособности9.
Гарантийное обслуживание
ABB BC810K02 3BSE031155R1 предлагается с гарантией на 1 год с момента покупки, которая включает бесплатный ремонт или замену неисправных компонентов в случае брака материалов или производства320. Компания ABB также предоставляет техническую поддержку по всем вопросам настройки и эксплуатации, включая доступ к онлайн-документации и консультации специалистов. Для ускорения ремонта мы обеспечиваем наличие запасных частей на складе, что позволяет выполнить замену модуля в течение 3 дней после подтверждения заказа39.
