ABB 5SHX06F6010/ABB 5SHX06F6010 Обратно-проводящий интегрированный тиристор с коммутацией по затвору

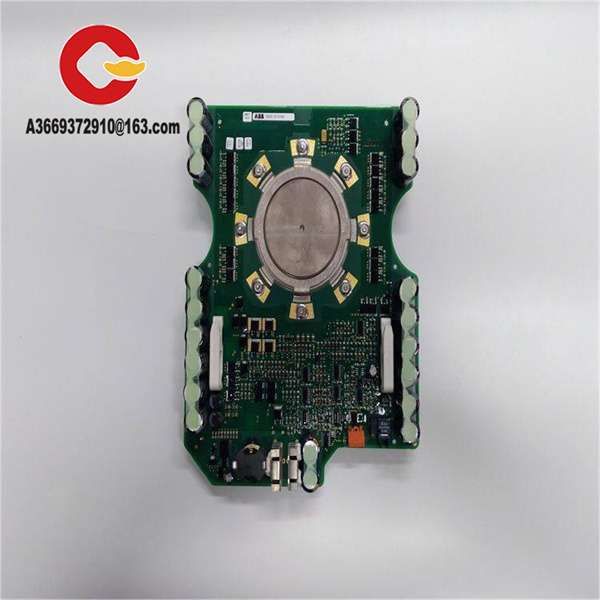

Модуль IGCT ABB 5SHX06F6010 – Описание продукта

Обзор продукта

ABB 5SHX06F6010​ – это высокопроизводительный обратно-проводящий интегрированный тиристор с коммутацией по затвору (IGCT), производимый компанией ABB и принадлежащий к премиальной серии силовых полупроводниковых приборов 5SHX. Данный модуль использует запатентованную полупроводниковую технологию ABB, специально разработанную для applications высокой мощности и надежности. ABB 5SHX06F6010​ играет ключевую роль в системах силовой электроники, особенно подходит для средневольтных приводов и крупных промышленных систем приводов, обеспечивая efficient and stable power conversion and control.

Основное преимущество этого модуля IGCT заключается в его excellent electrical performance, с номинальным напряжением 5500В и номинальным током 210А, что делает его ideal choice для требовательных промышленных сред. ABB 5SHX06F6010​ использует innovative integrated gate drive technology, сочетающую low conduction loss тиристоров и fast switching characteristics транзисторов, обеспечивая efficient and reliable power management через rapid cathode current commutation, преобразующую тиристорную структуру в транзисторную во время выключения. Этот продукт представляет advanced technological level ABB в области силовых полупроводников, предоставляя reliable power solutions для промышленных применений.

Технические характеристики

Ключевые особенности и преимущества

ABB 5SHX06F6010​ включает несколько передовых технических характеристик, обеспечивающих выдающуюся производительность в applications управления высокой мощностью. Модуль использует low-inductance gate drive design, поддерживающую extremely low gate circuit inductance (approximately 3-5nH) через tightly mechanically coupled gate drive structure, обеспечивающую foundation для fast turn-off и reliable commutation.

Low conduction loss – significant advantage ABB 5SHX06F6010. При том же номинальном напряжении (например, 4.5кВ), conduction loss IGCT significantly lower чем у IGBT, что делает его particularly suitable для scenarios высокой мощности с prolonged high-current operation. Хотя switching speed модуля не так быстра, как у IGBT, optimized drive and structure обеспечивают faster turn-off speed и lower switching loss по сравнению с traditional GTO, демонстрируя exceptional stability в условиях high-voltage and high-current.

ABB 5SHX06F6010​ использует advanced semiconductor processes, включая transparent emitter technology, carrier lifetime control, и buffer layer design, оптимизируя carrier distribution и electric field characteristics при high voltage, significantly improving reliability и lifespan прибора в harsh operating conditions. Его power cycling capability может быть improved более чем в 5 раз через proper derating, с field failure rates as low as 100 FIT, что far superior некоторым high-voltage IGBT с FIT rates свыше 500.

Области применения

ABB 5SHX06F6010​ находит широкое применение в промышленных секторах, требующих high-performance power control. В системах средневольтного привода с регулируемой частотой модуль служит core power switching device для управления приводами крупных промышленных двигателей, особенно в тяжелой промышленности, такой как mine hoisting equipment и rolling mill main drive systems.

В энергетической инфраструктуре ABB 5SHX06F6010​ используется в системах передачи высокого напряжения постоянного тока и гибких системах передачи переменного тока, обеспечивая efficient and stable grid control. Модуль демонстрирует excellent performance в системах передачи и распределения электроэнергии, с важными применениями, особенно в 15-100MW light HVDC transmission interconnection systems.

ABB 5SHX06F6010​ также широко используется в special industrial scenarios, включая critical infrastructure, такую как ship electric propulsion systems, high-speed railway traction, и large uninterruptible power supplies. Его high reliability и fast switching characteristics делают его particularly suitable для этих применений с extreme demands на stability системы. С развитием Industry 4.0 и smart grids, модуль также показывает promising application prospects в области energy internet.

Связанные продукты

5SHX19L6010: Модуль IGCT той же серии, номинальный ток 840А/напряжение 5500В, подходит для применений более высокой мощности

5SHX14H4510: Модуль IGCT средней мощности, номинальный ток 420А/напряжение 4500В

5SHX10H6010: Высокопроизводительный модуль IGCT, номинальный ток 350А/напряжение 5500В

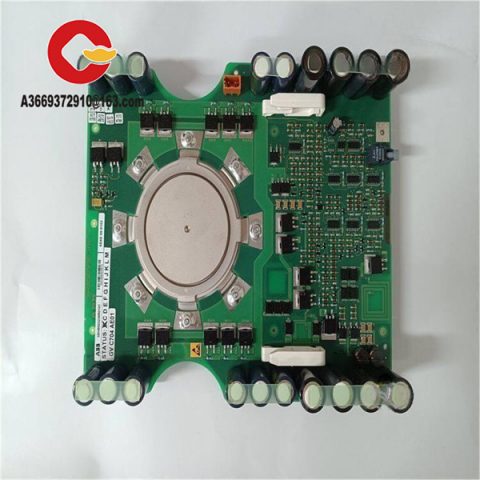

5SHX26L4510: Модуль IGCT высокой мощности, номинальный ток 1010А/напряжение 4500В

5SHX08F4510: Модуль IGCT средней мощности, номинальный ток 250А/напряжение 4500В

5SHY35L4510: Асимметричный IGCT для различных требований топологии схем

5SHY42L6500: Версия IGCT с высоким напряжением, номинальное напряжение 6500В, для специальных промышленных нужд

Установка и техническое обслуживание

Подготовка к установке: Перед установкой модуля ABB 5SHX06F6010​ убедитесь, что рабочая среда соответствует требованиям спецификации, particularly cleanliness и temperature/humidity conditions. Проверьте planeсть и cleanliness монтажной поверхности, убедитесь, что система охлаждения может удовлетворить thermal requirements модуля. При установке используйте specialized tools и следуйте recommended installation guidelines ABB.

Рекомендации по техническому обслуживанию: Регулярно проверяйте operating status модуля ABB 5SHX06F6010, контролируя его operating temperature и electrical parameters. Содержите surface модуля в чистоте для обеспечения effective heat dissipation. Когда требуется замена, рекомендуется, чтобы операцию выполняли trained professionals с использованием genuine spare parts для обеспечения system compatibility. Установите preventive maintenance schedule для periodic inspection соединений и состояния крепежных элементов.

Гарантия на продукт

ABB предоставляет comprehensive quality assurance и профессиональную техническую поддержку для модуля IGCT 5SHX06F6010. Модуль использует premium semiconductor materials и rigorous manufacturing processes, проходит strict testing and validation для обеспечения соответствия international standards and quality requirements. Клиенты имеют доступ к поддержке глобальной сервисной сети ABB, включая профессиональные услуги по подбору продукции, системной интеграции и поиску неисправностей. Большинство поставщиков предлагают 12-месячный гарантийный срок на продукт, обеспечивая клиентов reliable product assurance.
