Продуктовый обзор

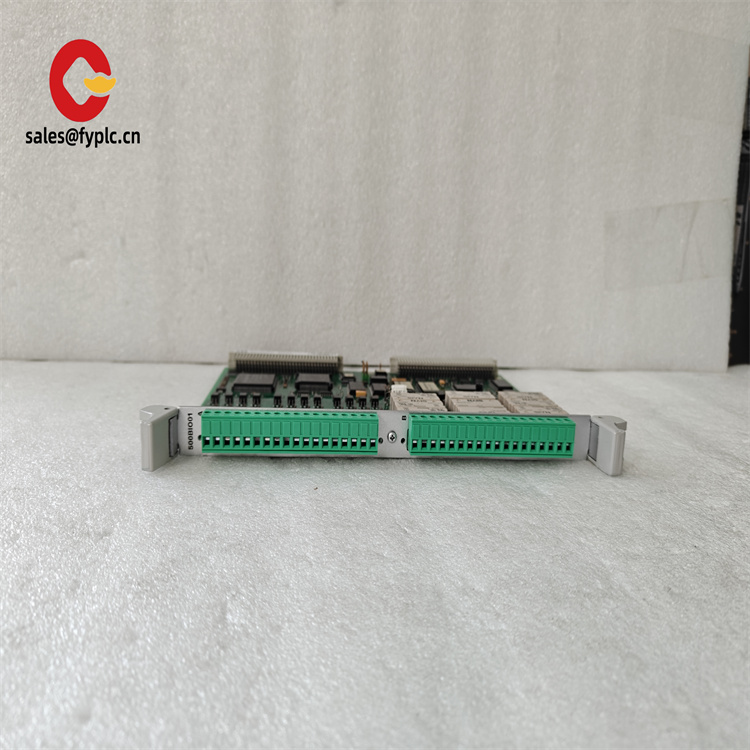

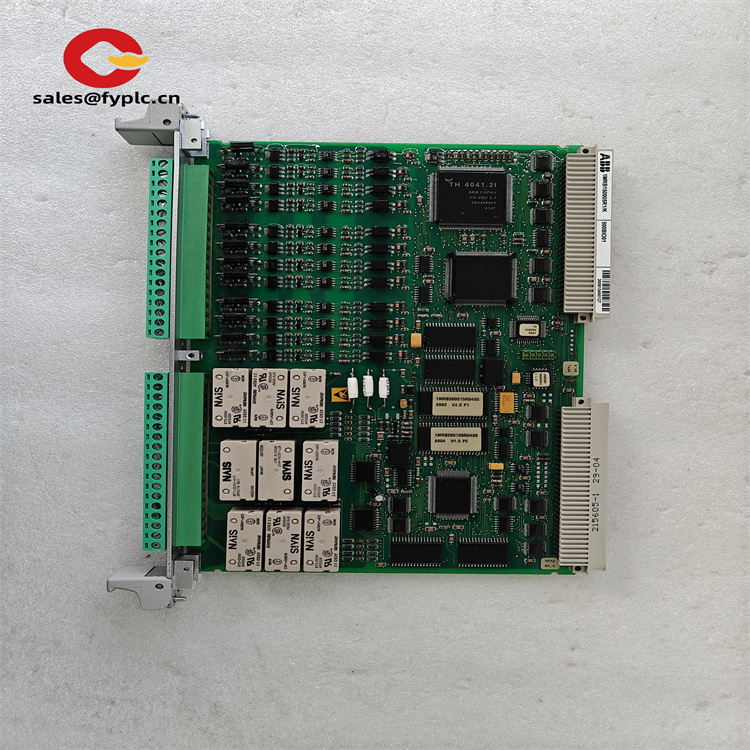

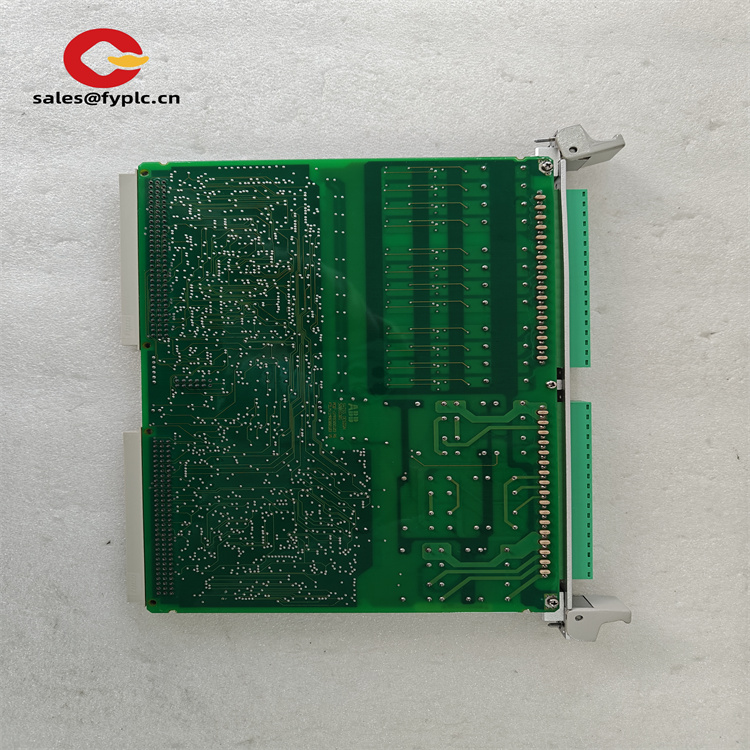

ABB 500BIO01 1MRB150005R1K — это бинарный модуль ввода-вывода (I/O) для промышленных автоматизированных систем, совместимый с платформами ABB Procontrol P14 и Advant Fieldbus 100. Он предназначен для обработки цифровых сигналов в сложных технологических процессах, таких как энергетика, нефтегазовая промышленность и металлургия. 500BIO01 сочетает в себе 16 каналов цифрового ввода (DI) и 12 каналов цифрового вывода (DO), обеспечивая высокую точность и надежность в рабочих условиях.
Модуль 500BIO01 имеет встроенную защиту от электромагнитных помех (EMI) и поддерживает термоподключения с теплопроводностью ≥ 4 W/m・K для эффективного. Он используется в системах DCS (диспетчерского управления процессами) для интеграции с другими модулями, такими как PM8xx процессоры и SDCS-IOE-1 интерфейсные платы. Благодаря модульной конструкции, 1MRB150005R1K может быть легко расширен с использованием дополнительных блоков, таких как 500BOM01 (модуль цифрового вывода) или 500BIM01 (модуль цифрового ввода).
1MRB150005R1K — это совместимый с 500BIO01 модуль расширения, предназначенный для подключения датчиков, реле и исполнительных механизмов. Он поддерживает коммутацию данных между контроллером и периферийным оборудованием, повышая гибкость системы управления.
Технические характеристики
| Название параметра | Значение |
|---|---|
| Продуктовый номер | 500BIO01 1MRB150005R1K |
| Производитель | ABB |
| Тип продукта | Бинарный модуль ввода-вывода для систем DCS |
| Система совместимости | ABB Procontrol P14, Advant Fieldbus 100 |
| Номинальное напряжение | 24 V DC |
| Каналы ввода | 16 цифровых (DI) |
| Каналы вывода | 12 цифровых (DO) |
| Тип сигнала | TTL/реле |
| Частота обработки | до 1000 Гц |
| Температурный диапазон | -20…+70 °C |
| Влажность | 5–95% (без конденсации) |
| Габариты (г×в×ш) | 250×150×80 мм (500BIO01) |
| Масса | 2,5 кг (500BIO01) |
| Монтаж | Монтаж на DIN-рейку с использованием термических соединений |
| Гарантия | 1 год |
Основные особенности и преимущества
Высокая надежность: 500BIO01 защищен от перегрузок, перетоков и перегрева, что увеличивает срок службы до 10 лет при регулярном техническом обслуживании. Он также сертифицирован для использования в зонах повышенного пожарного риска (ATEX).
Широкая совместимость: Модуль поддерживает стандартные протоколы связи (Modbus RTU, PROFIBUS DP), что позволяет интегрировать его в существующие системы управления. Например, в комбинации с SDCS-IOE-2 интерфейсной платой он обеспечивает взаимодействие с роботами ABB IRB 5400 через Devicenet.
Экономия ресурсов: Компактный дизайн (250×150×80 мм) и монтаж на DIN-рейку экономят до 40% места в控制柜ах по сравнению с раздельными компонентами. Это особенно важно в условиях ограниченного пространства, например, на нефтяных платформах.
Удобство обслуживания: Встроенная система самодиагностики и возможность горячей замены модулей 1MRB150005R1K сокращают время ремонта до 30 минут. Используйте программное обеспечение ABB DriveWindow для настройки параметров и диагностики неисправностей.
Масштабируемость: Модуль может быть легко расширен с использованием дополнительных блоков, таких как 500BOM01 (для подключения реле) или 500BIM01 (для датчиков), что позволяет адаптировать систему под конкретные требования производства.
Области применения
Энергетика: В электростанциях и распределительных сетях 500BIO01 используется для управления генераторами, трансформаторами и системами питания. Например, в комбинации с PM866AK01 процессорами он обеспечивает регулирование напряжения и частоты в автоматизированных энергетических комплексах.
Нефтегазовая промышленность: В нефтяных и газовых скважинах контроллер используется для мониторинга давления, температуры и уровня жидкости. Он интегрируется с системами безопасности (SIS) для предотвращения аварийных ситуаций.
Металлургия: В металлургических заводах 500BIO01 контролирует работу，прокатных установок и дозирующих систем. Например, в обработке стали он оптимизирует подачу электроэнергии и снижает износ оборудования.
Автомобилестроение: В производственных цехах модуль используется для управления роботами сварки (ABB IRB 4600) и автоматизированными линиями сборки. Он обеспечивает синхронизацию движения и точность выполнения технологических операций.
Химическая промышленность: В химических реакторах контроллер мониторит концентрацию реагентов и температуру, предотвращая перегрузки и сбои. Он совместим с системами DCS 800xA для интеграции в全厂евые автоматизированные системы.
Связанные продукты
- 500BOM01: Модуль цифрового вывода для расширения каналов DO, совместимый с 500BIO01 для управления реле и исполнительными механизмами.
- 500BIM01: Модуль цифрового ввода для подключения датчиков и кнопочных панелей, используется в комбинации с 1MRB150005R1K для расширения системы.
- PM866AK01: Процессор для систем Procontrol P14, совместимый с 500BIO01 для обработки больших объемов данных.
- SDCS-IOE-2: Интерфейсная плата для расширения каналов ввода-вывода в системах ACS800, используется для интеграции с роботами ABB IRB 5400.
- 3BSE036351-600 A: Батарейный блок для резервного питания, гарантирует работу модуля в случае отключения основного источника энергии.
Монтаж и обслуживание
Монтаж:
- Подготовка: Проверьте DIN-рейку на отсутствие дефектов и очистите контакты от пыли. Используйте термические соединения с теплопроводностью ≥ 4 W/m・K для обеспечения эффективного散热.
- Установка: Монтируйте 500BIO01 на речку с помощью附带ных винтов, прикладывая扭力 50–60 Н・м. Подключите кабели питания и сигналов к терминалам, используя кронштейны для фиксации.
- Настройка: Используйте программное обеспечение ABB DriveWindow для настройки параметров переключения и защиты. Проверьте работоспособность с помощью индикаторов LED (работа, ошибка).
Обслуживание:
- Периодическая проверка: Каждые 6 месяцев измеряйте сопротивление контактов и проверьте плотность подключений. Используйте термокамеру для контроля температуры теплоотвода.
- Диагностика: В случае сбоя проверьте коды ошибок в контроллере и используйте встроенные функции самодиагностики. Для глубокого анализа данных подключитесь к модулю через ABB DriveWindow.
- Замена: При замене 1MRB150005R1K скопируйте настройки с помощью ABB DriveWindow и загрузите их на новый модуль. Это сократит время настройки до 30 минут.
Гарантийное обслуживание
ABB предоставляет 1-летнюю гарантию на 500BIO01 1MRB150005R1K, которая охватывает дефекты материалов и workmanship. В случае неисправности модуль будет заменен новым или отремонтирован в течение 7 рабочих дней. Компания также предлагает услуги технической поддержки, включая онлайн-консультации и обновление ПО. Для систем с повышенной надежностью доступны сервисные контракты, предусматривающие регулярное техническое обслуживание и запасные части на складе.
