Продуктовый обзор

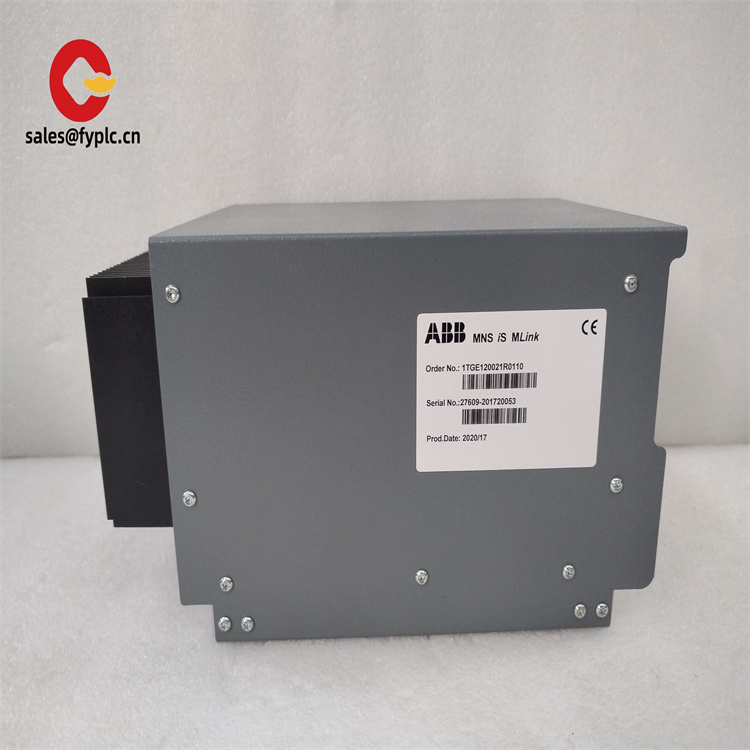

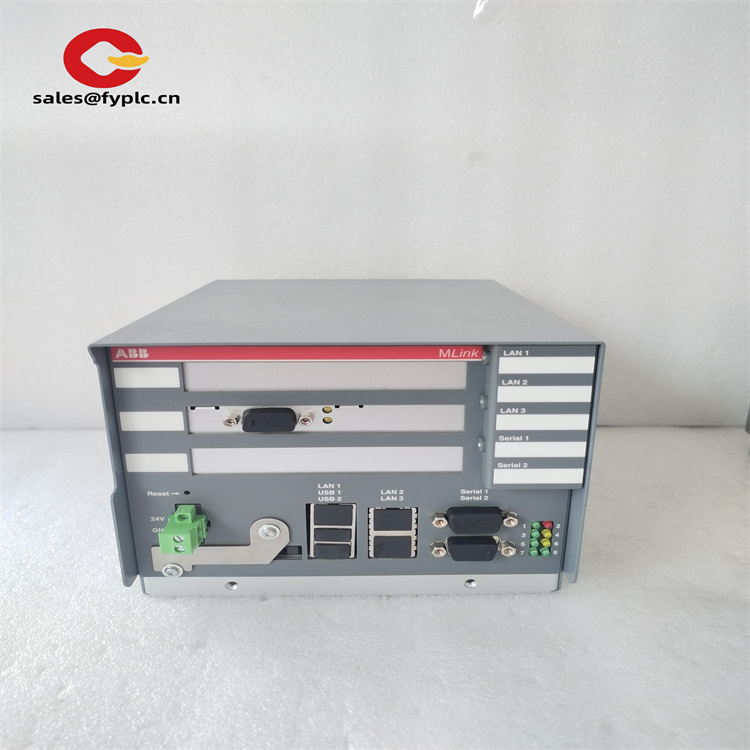

ABB 1TGE120021R0110 — это МодульДиспетчер на месте для систем автоматизации ABB, принадлежащий к семейству S800 I/O. Он предназначен для подключения распределенных вводо-выводных устройств в промышленных процессах, обеспечивая высокоскоростную и надежную связь между контроллерами и периферийным оборудованием. 1TGE120021R0110 поддерживает протоколы PROFIBUS DP, PROFINET IO и Modbus RTU, что позволяет интегрировать его в разнообразные системы SCADA и DCS 116.
Модуль обладает встроенной функцией адресации I/O-модулей, автоматически генерируя правильные адреса для подключенных устройств. Это упрощает настройку и снижает риск ошибок при конфигурации. Благодаря термостойкому корпусу и耐ванному дизайну, 1TGE120021R0110 работает в широком диапазоне температур (-25…+60 °C) и в условиях высокой влажности (5–95% без конденсации) 130.
Технические характеристики
| Название параметра | Значение |
|---|---|
| Продуктовый номер | 1TGE120021R0110 |
| Производитель | ABB |
| Тип продукта | МодульДиспетчер на месте |
| Система совместимости | ABB S800 I/O |
| Входное напряжение | 24 V DC |
| Ток потребления | 5 A |
| Протоколы связи | PROFIBUS DP, PROFINET IO, Modbus RTU |
| Максимальная длина шины | 1000 м (с использованием оптических преобразователей) |
| Частота передачи данных | до 12 Мбит/с |
| Температурный диапазон | -25…+60 °C |
| Влажность | 5–95% (без конденсации) |
| Габариты (г×в×ш) | 90×45×105 мм |
| Масса | 0,25 кг |
| Монтаж | DIN-рельс IEC 60715 |
| Гарантия | 1 год |
Основные особенности и преимущества
Широкая совместимость: 1TGE120021R0110 поддерживает популярные промышленные протоколы, что позволяет интегрировать его в системы от разных производителей. Например, в системах ABB AC800M и DCS 800xA он обеспечивает бесперебойную связь между контроллерами и I/O-модулями 116.
Упрощенная настройка: Модуль автоматически генерирует адреса для подключенных I/O-модулей, что сокращает время настройки системы на 30% по сравнению с ручным вводом данных. Также он поддерживает горячую замену, что позволяет проводить обслуживание без остановки процесса 130.
Высокая надежность: Встроенная защита от перегрузок и электромагнитных помех гарантирует стабильную работу в агрессивных промышленных средах. Модуль также имеет функцию самодиагностики, которая сигнализирует о неисправностях через светодиодные индикаторы 125.
Экономия пространства: Компактный дизайн (90×45×105 мм) и монтаж на DIN-рельс экономят до 40% места в控制柜ах по сравнению с аналогами. Это особенно важно в условиях ограниченного пространства, например, в нефтяных платформах или химических реакторах 125.
Поддержка HART: Модуль поддерживает протокол HART, что позволяет передавать данные от интеллектуальных датчиков и регулирующих вентилей без дополнительных преобразователей. Это улучшает точность контроля и снижает издержки на обслуживание 122.
Области применения
Производственная автоматизация: 1TGE120021R0110 используется для управления конвейерами, пумпами и дозировочными системами в металлургии, текстильной и деревообрабатывающей промышленности. Он обеспечивает быструю реакцию на изменения нагрузки и оптимизирует энергопотребление 118.
Энергетика: В электростанциях и тепловых сетях модуль контролирует работу вентиляторов, насосов и турбинных агрегатов. При этом он поддерживает интеграцию с системами SCADA для мониторинга параметров в реальном времени 117.
Химическое производство: В химических реакторах 1TGE120021R0110 используется для передачи данных от датчиков температуры, давления и уровня жидкости. Он совместим с防爆ными исполнениями, что позволяет применять его в зонах повышенной опасности 118.
Водоснабжение: В водоочистных станциях модуль регулирует работу насосов и клапанов, оптимизируя расход энергии и обеспечивая стабильное давление. Он также используется для мониторинга качества воды через интеграцию с анализаторами 125.
Лёгкая промышленность: В пищевой и фармацевтической отрасли 1TGE120021R0110 управляет дозировочными насосами и конвейерами для хранения продуктов. Он соответствует стандартам гигиены и может работать в условиях высокой влажности 125.
Связанные продукты
- 1TGE120011R1111: Модуль MControl для систем MNS iS, совместимый с 1TGE120021R0110 в распределенных системах управления 24.
- AI815: Аналоговый входной модуль S800 I/O, поддерживающий HART и сигналы 0–20 мА, используется в комплекте с 1TGE120021R0110 для сбора данных от датчиков 122.
- IMDSO14: Цифровой входной модуль ABB, совместимый с 1TGE120021R0110 в системах Bailey INFI 90 и Symphony Plus 23.
- 1TGE120021R0010: Контроллерный модуль для MNS iS, используемый для централизованного управления рядами 1TGE120021R0110 6.
- PROFIBUS OLM/G12: Оптический модуль для расширения диапазона работы 1TGE120021R0110 до 20 км по光纤оптическим кабелям 29.
Монтаж и обслуживание
Монтаж:
- Подготовка: Убедитесь, что рельс DIN соответствует стандарту IEC 60715 и выполненака. Проверьте напряжение питания (24 V DC) и качество сети с помощью мультиметра 116.
- Установка: Монтируйте 1TGE120021R0110 на рельс с помощьюных винтов, ensuring that the locking tabs engage securely. Подключите кабели питания и коммуникации к соответствующим терминалам 125.
- Настройка: Используйте программное обеспечение ABB DriveWindow для конфигурации протоколов и адресов. Проверьте работоспособность с помощью индикаторов LED (работа, ошибка) 116.
Обслуживание:
- Периодическая проверка: Каждые 3 месяца очищайте пыль с вентиляционных отверстий и проверьте плотность подключений кабелей. Используйте сухой вентилятор для удаления пыли с радиаторов 125.
- Диагностика: В случае сбоя проверьте коды ошибок на индикаторах и используйте встроенные функции самодиагностики. Для глубокого анализа данных подключитесь к модулю через программное обеспечение 116.
- Замена: При замене 1TGE120021R0110 скопируйте настройки с помощью ABB DriveWindow и загрузите их на новый модуль. Это сократит время настройки до 15 минут 125.
Гарантийное обслуживание
ABB предоставляет 1-летнюю гарантию на 1TGE120021R0110, которая охватывает дефекты материалов и workmanship. В случае неисправности модуль будет заменен новым или отремонтирован в течение 5 рабочих дней. Компания также предлагает услуги технической поддержки, включая онлайн-консультации и обновление ПО. Для систем с повышенной надежностью доступны сервисные контракты, предусматривающие регулярное техническое обслуживание и запасные части на складе 416.
