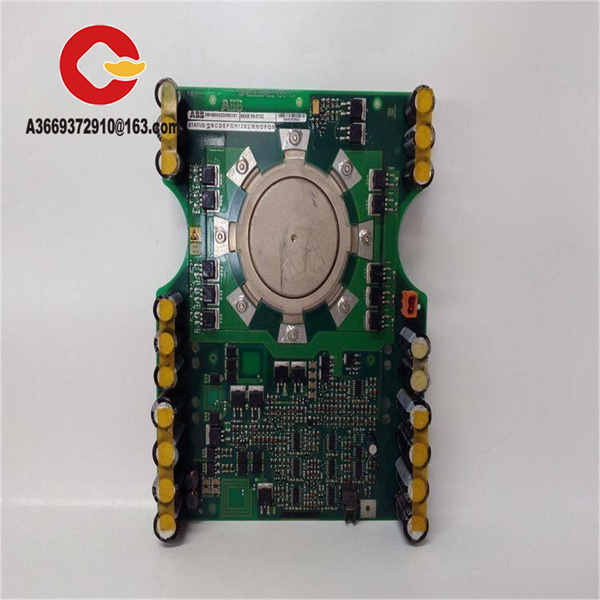

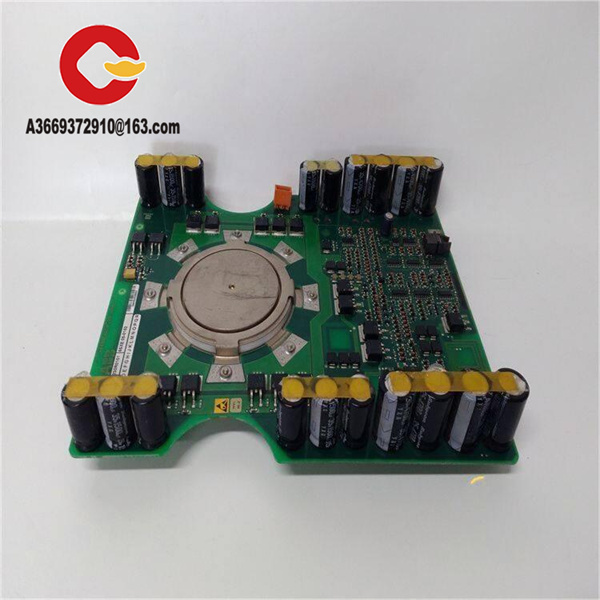

Модуль IGCT ABB 5SHX04D4502/5SHX04D4502

Модуль IGCT ABB 5SHX04D4502 – Описание продукта

Обзор продукта

ABB 5SHX04D4502​ представляет собой высокопроизводительный обратно-проводящий интегрированный тиристор с коммутацией по затвору (Reverse Conducting Integrated Gate-Commutated Thyristor), относящийся к известной серии премиальных силовых полупроводниковых приборов 5SHX компании ABB. Данный модуль использует запатентованную технологию свободного кремния (patented free floating silicon technology) и специально разработан для применений в силовой электротнике высокой мощности и высокой частоты. ABB 5SHX04D4502​ играет ключевую роль в системах промышленной автоматизации, особенно в средневольтных приводах, мощных источниках питания и системах передачи электроэнергии, где он обеспечивает эффективное и надежное преобразование и управление мощностью.

Основные преимущества этого модуля IGCT заключаются в его исключительных коммутационных характеристиках и мощной способности обработки тока, с напряжением блокировки 4500В и максимальным управляемым током 340А. ABB 5SHX04D4502​ использует технологию прямого волоконно-оптического управления, достигая чрезвычайно быстрого времени отклика (время включения всего 3мкс, время выключения 6мкс) и точного управления синхронизацией (отклонение времени выключения в пределах ±800нс). Этот продукт представляет передовую технологию ABB в области силовых полупроводников, значительно повышая эффективность преобразования энергии за счет оптимизированных низких потерь в проводящем состоянии и при переключении, предоставляя надежные силовые решения для промышленных применений.

Технические характеристики

Ключевые особенности и преимущества

ABB 5SHX04D4502​ включает несколько передовых технических характеристик, которые поддерживают его конкурентное преимущество в приложениях управления высокой мощности. Модуль использует технологию прямого волоконно-оптического управления, обеспечивая полностью гальванически развязанную передачу управляющих сигналов, значительно повышая помехозащищенность системы.

Быстрая реакция – заметное преимущество ABB 5SHX04D4502, с временем включения (tdon) всего 3мкс, временем выключения (tdoff) 6мкс и точностью времени выключения ±800нс. Такая точность управления синхронизацией делает его особенно подходящим для применений, требующих высокой частоты переключения. Модуль использует запатентованную технологию свободного кремния ABB, оптимизируя потери в открытом состоянии и при переключении, значительно повышая общую энергоэффективность.

Продукт обладает очень высокой устойчивостью к электромагнитным помехам (EMI immunity) и стойкостью к космическому излучению (cosmic radiation withstand rating), обеспечивая стабильную работу даже в суровых промышленных условиях. Модуль имеет robust mechanical design с расстоянием поверхностной утечки 33мм и воздушным разрядным расстоянием 13мм, обеспечивая безопасную и надежную работу в высоковольтных условиях. Компактный дизайн корпуса (длина 202.5мм, ширина 200мм, высота 46.5мм) облегчает интеграцию в различные системы силовой электроники.

Области применения

ABB 5SHX04D4502​ широко применяется в промышленных секторах, требующих высокопроизводительного управления мощностью. В системах высоковольтных инверторов модуль служит основным силовым ключевым устройством для управления приводами крупных двигателей, особенно в тяжелой промышленности, такой как горнодобывающая, металлургическая и цементная.

В передаче и распределении электроэнергии ABB 5SHX04D4502​ используется в гибких системах передачи переменного тока (FACTS) и системах передачи высокого напряжения постоянного тока (HVDC), обеспечивая эффективный и стабильный контроль сети. В секторе возобновляемой энергии модуль применяется в системах генерации ветровой энергии большой мощности и оборудовании преобразования солнечных электростанций, способствуя эффективному подключению к сети чистой энергии.

ABB 5SHX04D4502​ также широко используется в критической инфраструктуре, такой как тяговые системы рельсового транспорта, системы электрического движения судов и крупные источники бесперебойного питания (UPS). Его высокая надежность и быстрые коммутационные характеристики делают его особенно подходящим для этих применений с экстремальными требованиями к стабильности системы. С развитием Индустрии 4.0 и Энергетического интернета модуль также показывает перспективные возможности применения в интеллектуальных сетях и областях промышленного интернета.

Связанные продукты

5SHX06F6010: Модуль IGCT той же серии более высокой мощности, подходящий для более требовательных условий эксплуатации

5SHX08F4502: Модуль IGCT с более высоким номиналом мощности для сверхмощных применений

5SHX10H6010: Версия IGCT с высоким напряжением и током для специальных промышленных нужд

5SHY35L4510: Асимметричный интегрированный тиристор с коммутацией по затвору для различных топологий схем

5SGA30J4502: Планарный прибор тиристора GTO ABB, совместимый с применениями IGCT

Диоды быстрого восстановления серии 5SDF: Обратные диоды, специально разработанные для использования с IGCT

Тиристоры серии 5STP: Высокопроизводительные тиристорные продукты ABB для различных потребностей управления мощностью

Установка и техническое обслуживание

Подготовка к установке: Перед установкой ABB 5SHX04D4502​ убедитесь, что рабочая среда соответствует требованиям спецификации, особенно чистоте и температурно-влажностным условиям. Проверьте плоскостность и чистоту монтажной поверхности, убедитесь, что система охлаждения может удовлетворить тепловые требования модуля. При установке используйте специализированные инструменты и следуйте рекомендуемому усилию монтажа ABB (10-14кН) для закрепления, избегая чрезмерной затяжки, которая может повредить модуль.

Рекомендации по техническому обслуживанию: Регулярно проверяйте состояние работы модуля ABB 5SHX04D4502, контролируя его рабочую температуру и электрические параметры. Содержите поверхность модуля в чистоте для обеспечения эффективного рассеивания тепла. Во время обслуживания уделяйте внимание защите волоконно-оптических разъемов, избегая чрезмерных радиусов изгиба, которые могут повредить оптические кабели. Когда требуется замена, рекомендуется, чтобы операцию выполняли обученные профессионалы с использованием оригинальных запасных частей для обеспечения совместимости системы.

Гарантия на продукт

ABB предоставляет comprehensive quality assurance и профессиональную техническую поддержку для модуля IGCT 5SHX04D4502. Как globally recognized leader в области силовой и автоматизационной техники, ABB гарантирует exceptional reliability and stability своих полупроводниковых продуктов. Модуль использует premium semiconductor materials и rigorous manufacturing processes, проходит strict testing and validation для обеспечения соответствия international standards and quality requirements. Клиенты имеют доступ к поддержке глобальной сервисной сети ABB, включая профессиональные услуги по подбору продукции, системной интеграции и поиску неисправностей.
