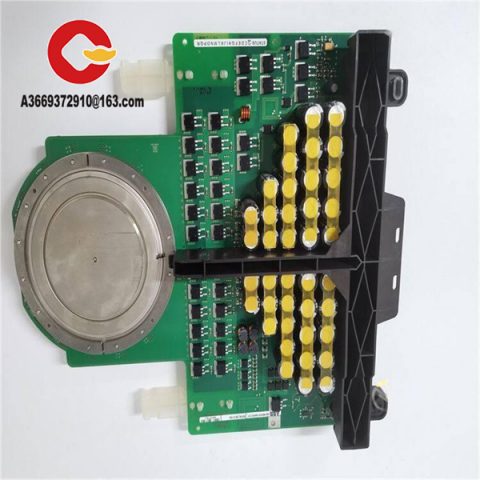

ABB 5SHX03D6004 Обратно-проводящий интегрированный тиристор с коммутацией по затвору (IGCT) Описание продукта

Обзор продукта

ABB 5SHX03D6004​ — это высококлассный обратно-проводящий интегрированный тиристор с коммутацией по затвору (IGCT), разработанный для применения в мощных промышленных установках. Как важный член семейства силовых полупроводниковых приборов ABB, это устройство идеально сочетает высокую способность к блокировке напряжения, характерную для GTO, с быстрыми переключательными характеристиками IGBT, играя ключевую роль в мощных преобразователях, промышленных системах привода и оборудовании для преобразования энергии. ABB 5SHX03D6004​ использует инновационную запатентованную технологию “свободного кремния” (free floating silicon), достигая баланса между низкими потерями в проводящем состоянии и оптимизированными переключательными характеристиками.

Этот IGCT способен выдерживать номинальный ток 280 А при повторяющемся пиковом напряжении в закрытом состоянии 5500 В, что делает его особенно подходящим для преобразователей среднего напряжения и систем управления качеством электроэнергии. Основная ценность ABB 5SHX03D6004​ в системах автоматизации заключается в его высокой надежности и точном управлении: время задержки включения составляет менее 3 мкс, время задержки выключения — менее 6 мкс, а разброс времени выключения менее 800 нс, что гарантирует стабильную работу системы в различных тяжелых условиях. По сравнению с традиционными GTO, ABB 5SHX03D6004​ не требует сложных снабберных цепей, что уменьшает количество компонентов, повышает общую надежность системы и снижает потребность в техническом обслуживании.

Технические характеристики

Основные особенности и преимущества

ABB 5SHX03D6004​ обладает рядом выдающихся характеристик, которые выделяют его в области мощных применений. Его способность к быстрому отклику особенно заметна: время задержки включения менее 3 микросекунд, время задержки выключения менее 6 микросекунд. Такое высокоскоростное переключение обеспечивает точное управление мощностью, особенно подходящее для промышленных сценариев, требующих быстрой динамической реакции. Устройство также обладает очень высокой устойчивостью к электромагнитным помехам (EMI), что позволяет ему стабильно работать в суровых промышленных условиях без воздействия помех от окружающего оборудования.

Прямое волоконно-оптическое управление является еще одним значительным преимуществом этого продукта, оно устраняет необходимость в промежуточных каскадах, требуемых традиционными драйверами затвора. Это не только упрощает структуру системы, но также повышает точность передачи управляющих сигналов и надежность. При использовании с волоконно-оптическим интерфейсом оптическая входная мощность для ABB 5SHX03D6004​ составляет -20 дБм, а мощность шума всего -45 дБм, что обеспечивает чистоту и стабильность передачи сигнала. Устройство использует двустороннее охлаждение с низким тепловым сопротивлением 70 К/кВт, что эффективно оптимизирует теплоотвод и позволяет использовать конструкции с более высокой плотностью мощности.

ABB 5SHX03D6004​ также имеет уникальный рейтинг устойчивости к космическому излучению (Cosmic radiation withstand rating), что означает, что прибор сохраняет высокую надежность даже в условиях высокогорья или открытых пространств, удовлетворяя требованиям длительного срока службы в苛刻ных промышленных условиях. Эти особенности в совокупности делают 5SHX03D6004​ идеальным выбором для требовательных промышленных применений.

Области применения

ABB 5SHX03D6004​ широко используется в промышленных областях, требующих обработки высоких напряжений и больших токов. В системах передачи и распределения электроэнергии этот прибор является ключевым компонентом преобразователей высокого напряжения и систем гибкой передачи переменного тока, способных эффективно управлять потоками мощности в сети, повышая стабильность и качество электроэнергии. ABB 5SHX03D6004​ особенно подходит для систем приводов среднего напряжения, таких как управление критически важным оборудованием: крупными насосами, вентиляторами и компрессорами. В этих применениях его высокая надежность и быстрые переключательные характеристики обеспечивают эффективную работу оборудования.

В области промышленной автоматизации ABB 5SHX03D6004​ часто используется в тяжелых системах привода для таких отраслей, как сталелитейная, металлургическая и горнодобывающая промышленность, обеспечивая точное управление мощностью для станов, подъемников и конвейерных лент. В энергетическом секторе этот прибор является ключевым компонентом инверторов в системах солнечной и ветровой генерации, способных эффективно преобразовывать возобновляемую энергию в электроэнергию, соответствующую требованиям сети. ABB 5SHX03D6004​ также находит широкое применение в системах движения транспорта, таких как судовые движительные системы, железнодорожная тяга и электровозы. Его прочная конструкция и стойкость к вибрации обеспечивают выдающуюся производительность даже в подвижных условиях.

Кроме того, ABB 5SHX03D6004​ имеет важные применения в системах управления промышленными процессами, особенно в крупных приводных установках химической, нефтяной и газовой промышленности. Высокая стойкость и конструкция, рассчитанная на длительный срок службы прибора, сокращают время простоя системы и повышают надежность непрерывной работы. С углублением концепции Индустрии 4.0 важность 5SHX03D6004​ в интеллектуальных сетях и системах управления энергией становится все более заметной.

Связанные продукты

5SHX0445D0001: Модуль ввода/вывода от ABB, предоставляющий несколько каналов цифрового ввода/вывода, может использоваться вместе с 5SHX03D6004​ для реализации completeной системы управления.

5SGA06D4502: Запираемый тиристор (GTO) от ABB, принадлежит к тому же семейству мощных высоковольтных полупроводников, подходит для сходных применений с немного более низкими требованиями по напряжению.

5SDD40B0200: Быстровосстанавливающийся диод от ABB с отличными характеристиками мягкого и быстрого восстановления, подходит для использования с GTO и IGCT.

5SHY35L4510: Высоковольтный тиристор от ABB, принадлежит к той же продуктовой платформе, что и 5SHX03D6004, но разработан для различных уровней напряжения.

5SHX04D4502: Прибор IGCT из той же серии, с немного отличающимися спецификациями, предоставляет пользователям больше вариантов выбора.

Диоды быстрого восстановления серии 5SDF: Диоды обратного хода, специально разработанные для использования с IGCT, могут оптимизировать производительность системы при использовании с 5SHX03D6004.

Установка и техническое обслуживание

Подготовка к установке: Перед установкой ABB 5SHX03D6004​ необходимо тщательно проверить ровность и чистоту поверхности теплоотвода, убедившись в отсутствии загрязнений и повреждений. Для монтажа требуется приложить равномерное усилие 10-14 кН. Используйте динамометрический ключ для обеспечения точного усилия, избегая перетяжки или недотяжки, что может повлиять на теплоотвод и срок службы прибора. Во время установки также необходимо соблюдать меры защиты от электростатического разряда, избегать высокочастотной вибрации и концентрации механических напряжений, а также обеспечить чистоту и соосность волоконно-оптических портов для гарантии качества передачи сигнала.

Рекомендации по техническому обслуживанию: Нормальная работа ABB 5SHX03D6004​ зависит от адекватного теплового менеджмента. Регулярно проверяйте эффективность системы охлаждения и температуру радиатора, обеспечивая, чтобы температура перехода не превышала максимально допустимое значение 115°C. При плановом техническом обслуживании следует периодически проверять внешний вид прибора на наличие необычных следов, проверять загрязнение оптического интерфейса и контролировать стабильность напряжения питания затворной цепи. При длительном простое прибор следует хранить в среде с температурой от -40°C до +60°C, избегая влажности и коррозионных газов, для сохранения долгосрочной надежности 5SHX03D6004.

Гарантия на продукт

ABB предоставляет строгую гарантию качества для 5SHX03D6004, все приборы проходят всестороннее тестирование для обеспечения соответствия стандартам промышленной надежности. Как всемирно известный производитель электрооборудования, ABB гарантирует, что его полупроводниковые продукты отличаются исключительной стабильностью и длительным сроком службы, сохраняя ожидаемую производительность в различных суровых промышленных условиях. Для 5SHX03D6004​ ABB предлагает профессиональные услуги технической поддержки, включая консультации по применению и руководство по диагностике неисправностей, обеспечивая возможность для клиентов полностью использовать потенциал продукта. Постоянные обязательства ABB по улучшению продукции означают, что 5SHX03D6004​ будет непрерывно оптимизироваться для соответствия будущим промышленным потребностям, обеспечивая долгосрочную защиту инвестиций клиентов.
